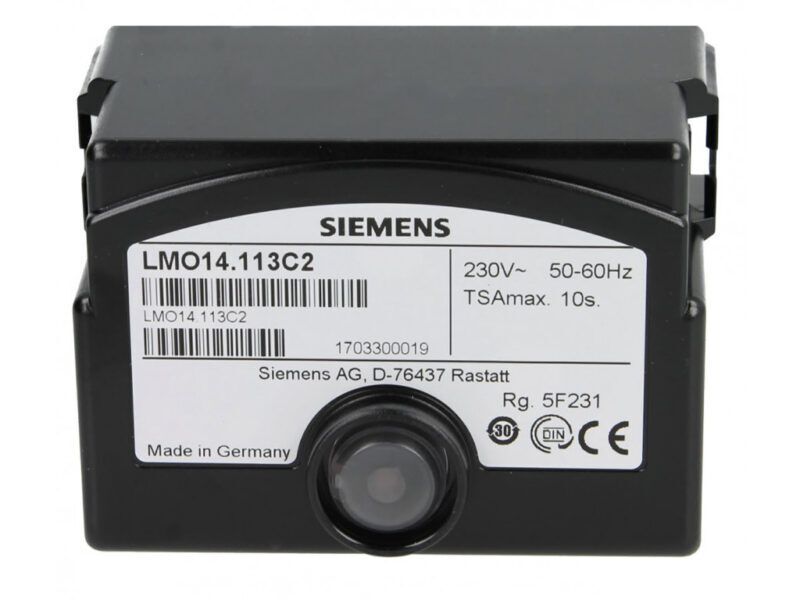

Автомат горения Siemens LMO14.113C2 — надёжный топочный контроллер для 1-ступенчатых жидкотопливных горелок до 30 кг/ч

Менеджер горения Siemens LMO14.113C2, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LMO14.113C2, 36105078 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля 1-ступенчатых наддувных жидкотопливных горелок (дизель, мазут) малой и средней мощности, работающих в прерывистом режиме. Модель Siemens LMO14.113C2 предназначена для горелок с расходом топлива до 30 кг/ч и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях, сушильных установках, стационарных воздухоподогревателях (WLE) по DIN 4794 и другом тепловом оборудовании. Устройство протестировано и сертифицировано в соответствии с европейскими стандартами EN 230 и EN 267, что подтверждает его высокую надёжность и пригодность для систем с периодической подачей топлива. Также контроллер оснащён шунтирующим контактом для маслоподогревателя, функцией дистанционного сброса блокировки и защитой от пониженного напряжения. Является современной заменой устаревших блоков LOA24.171B27 и LOA24.173A27.

Технические характеристики Siemens LMO14.113C2

• Оригинальные артикулы: BPZ:LMO14.113C2, LMO14.113C2.
• Альтернативные артикулы (OEM/совместимые): 36105078 (Oilon), 7816505, 150300201 (Viessmann), LMO14.113C2E (Bentone), 36105078 (Oilon), 65320023 (Elco).
• Напряжение питания: 220‑240 В (допустимое отклонение -15 % / +10 %), 50/60 Гц (±6 %).
• Потребляемая мощность: 10 ВА.
• Внешний предохранитель (Si): макс. 10 А (быстродействующий), макс. 6 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 91×53×62 мм; вес 0.111-0.13 кг (111-130 г).
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч (мощность до 350 кВт).
• Тип горелки: 1-ступенчатая (одноступенчатая), наддувная.
• Наличие цоколя: нет (цоколь приобретается отдельно).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Группа продукта (PLM): QBA6, PM300: Активный продукт.

Тайминги цикла (временные параметры)

• t1 / t1’ — Время предварительной вентиляции (продувки, min/max): 15 / 16 секунд.
• TSA — Безопасное время розжига (предохранительное время, max): 10 секунд.
• t3 — Время перед поджигом (предзажигание, tvz, min): 15 секунд.
• t3n — Время после зажигания (постзажигание, max): 3 секунды.
• tw — Время ожидания (max): 2.5 секунды.
• t4 — Интервал от стабилизации пламени до разрешения пуска BV2 (для 2-ступенчатого режима): 10 секунд.
• Классификация: 1-ступенчатая (одноступенчатая) горелка с расходом до 30 кг/ч (специальные версии — выше 30 кг/ч).
• Режим работы: прерывистый (обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч).
• Максимальное количество попыток перезапуска при потере пламени: 3 цикла, после чего блокировка.

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1 / QRB1B / QRB3 / QRB4: для контроля жёлтого пламени (основной метод для жидкотопливных горелок).
• Датчик голубого пламени QRC1: для контроля окислительного (синего) пламени (например, при использовании датчиков QRC...).
• Ультрафиолетовый датчик QRA: не поддерживается (требуется для газовых горелок).
• Примечание: LMO14.113C2 — исключительно жидкотопливный контроллер. Попытка его использования в газовых горелках запрещена. Допустимые длины кабелей: макс. 3 м при ёмкости 100 пФ/м.

Артикулы и коды Siemens / OEM-производителей, аналоги и совместимость

• BPZ:LMO14.113C2 — основной код для заказа в системе Siemens.
• LMO14.113C2 — краткое наименование модели.
• 36105078 — OEM-артикул для горелок Oilon (программное реле LMO14.113C2).
• 7816505, 150300201 — артикулы Viessmann (для котлов Vitoflame 200, Caloflame).
• LMO14.113C2E — OEM-версия для горелок Bentone (B40 A).
• 65320023 — артикул Elco LMO14.111C2 (совместимый блок, аналогичный функционал).
• ИП Волынская Н.Г.: арт. LMO14.113C2 (российская альтернатива, произведённая в России).
• Weishaupt, Riello, Ecoflam, Oilon, Giersch, Baltur, CIB Unigas, Lamborghini, Buderus, Honeywell, Satronic: OEM-блоки на замену LMO14.113C2 (при проверке совместимости).
• Примечание: Модели LMO14.111C2 и LMO14.113C2 практически идентичны и взаимозаменяемы. Основное отличие — t3n (10 с для LMO14.111C2, 3 с для LMO14.113C2).

Заменяемые модели, модернизация

Контроллер Siemens LMO14.113C2 используется как современная замена следующих устаревших моделей (перед заменой сверьтесь с производителем горелки):

• LOA24.173A27 — прямая замена (совместимы корзина и датчики, но требуется переподключить трансформатор розжига: с клеммы 7 (LOA) на клемму 6 (LMO)).
• LOA24.171B27 — при замене 1-ступенчатой горелки (t1 изменится с 13 с на 15/16 с, TSA останется 10 с).
• LOA14, LOA21, LOA22, LOA24.171B2EM, LOA24.171C27 — возможна замена, но требуется проверка схемы подключения.
• BHO 64 (Bentone) — при модернизации старых горелок Bentone.
• Оригинальные блоки управления для жидкотопливных горелок Viessmann (Vitoflame 200), Oilon, Ecoflam, Bentone, Elco.

Габариты корпуса LMO14.113C2 стандартизированы для серии LMO, что обеспечивает взаимозаменяемость без переделки посадочных мест. При замене блоков LOA на LMO может потребоваться переподключение трансформатора розжига (с клеммы 7 (LOA) на клемму 6 (LMO)). Модель поставляется без цоколя; для монтажа используйте стандартный цоколь (приобретается отдельно).

Ключевые особенности оригинального автомата Siemens LMO14.113C2

• Микропроцессорное управление (цифровая электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• 1-ступенчатое управление (1‑stage control): оптимизировано для 1-ступенчатых (одноступенчатых) жидкотопливных горелок с расходом до 30 кг/ч.
• Универсальный встроенный усилитель сигнала пламени: работает с фоторезистивными датчиками QRB (жёлтое пламя) и датчиками голубого пламени QRC (окислительное пламя). Не требует внешних согласующих устройств.
• Шунтирующий контакт для маслоподогревателя (oil preheater, bypass): управление цепью предварительного подогрева топлива с мониторингом времени прогрева для обеспечения стабильного воспламенения при низких температурах.
• Защита от пониженного напряжения (undervoltage lockout): Встроенная электронная схема гарантирует, что при падении сетевого напряжения ниже 165 В запуск горелки предотвращается, либо (при работе) происходит блокировка без подачи топлива. При блокировке выходы топливных клапанов, двигателя, маслоподогревателя и розжига деактивируются менее чем за 1 секунду. Это состояние сохраняется даже при отключении питания.
• Визуальная диагностика и индикация с кнопкой ручного сброса и многоцветным светодиодом (LED): На лицевой панели расположена кнопка ручного сброса со встроенным многоцветным светодиодом (зелёный, жёлтый, красный) для отображения состояния и кодов ошибок. Информация о неисправности считывается по сериям миганий (flash codes), что ускоряет поиск и устранение неполадок.
• Диагностика и интерфейс: На кнопке сброса предусмотрено гнездо для подключения интерфейсного адаптера OCI400, программного обеспечения ACS410 и удалённой кнопки RESET. Это позволяет выполнять детальную диагностику и считывать коды ошибок в текстовом формате.
• Возможность дистанционной электрической деблокировки (remote reset facility): Подключение выносной кнопки сброса для удобства эксплуатации при аварийных остановах.
• Быстрое аварийное отключение (fail‑safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 230, EN 267).
• Ограничение количества повторных попыток перезапуска (repetition limit): Не более 3 раз для предотвращения аварийных ситуаций при неисправностях.
• Контроль наличия постороннего света (extraneous light check) перед розжигом: Проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения).
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 230.
• Ударопрочный и термостойкий корпус IP40: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Сертификация и надёжность: Соответствует стандартам EN 230 (жидкотопливные горелки) и EN 267 (жидкотопливные горелки). Одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV, имеет маркировку CE и соответствует директивам по электромагнитной совместимости (EMC). Разработан и произведён компанией Siemens AG (Германия).
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с 1-ступенчатыми наддувными жидкотопливными горелками (дизель, мазут, печное топливо).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч (мощность до 350 кВт).
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на жидком топливе.
• Горелки брендов: Oilon (36105078), Viessmann (Vitoflame 200, Caloflame, 7816505), Bentone (B40 A, LMO14.113C2E), Elco, Baltur, Weishaupt, Riello, Ecoflam, Giersch, CIB Unigas.
• Модернизация устаревших систем управления LOA24.171B27, LOA24.173A27, LOA24.171B2EM, LOA24.171C27, а также для замены контроллеров в горелках, требующих соблюдения стандарта EN 267.

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный цоколь (приобретается отдельно). Корпус может монтироваться в любом положении. Степень защиты IP40 обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (фоторезистора QRB или датчика голубого пламени QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы фоторезистора QRB требуется правильное заземление.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LOA24.173A27, LOA24.171B27): Замену блоков LOA24.173A27, LOA24.171B27 на Siemens LMO14.113C2 производить по согласованию с производителем горелки. При замене требуется переподключить трансформатор розжига: с клеммы 7 (LOA) на клемму 6 (LMO). Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LMO14.113C2 (t1=15/16 с, TSA=10 с, t3=15 с, t3n=3 с).
• Совместимость с датчиками пламени (QRB, QRC): Для жидкотопливных горелок с жёлтым пламенем используйте фоторезистивный датчик QRB1, QRB1B, QRB3 или QRB4. Для горелок с голубым пламенем используйте датчик QRC1. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: При срабатывании блокировки (красный светодиод на лицевой панели горит или мигает) найдите и устраните причину (отсутствие топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий светодиода (flash codes), расшифровка приведена в руководстве по эксплуатации. Для сброса блокировки нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LMO14.113C2) или совместимый аналог (LMO14.111C2, 36105078).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо) совместимы с характеристиками LMO14.113C2. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя. Убедитесь, что детектор пламени затемнён (нет постороннего света), и только после этого подавайте напряжение.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Некоторые версии изделия могут быть сняты с производства; уточняйте актуальную информацию у поставщиков.
