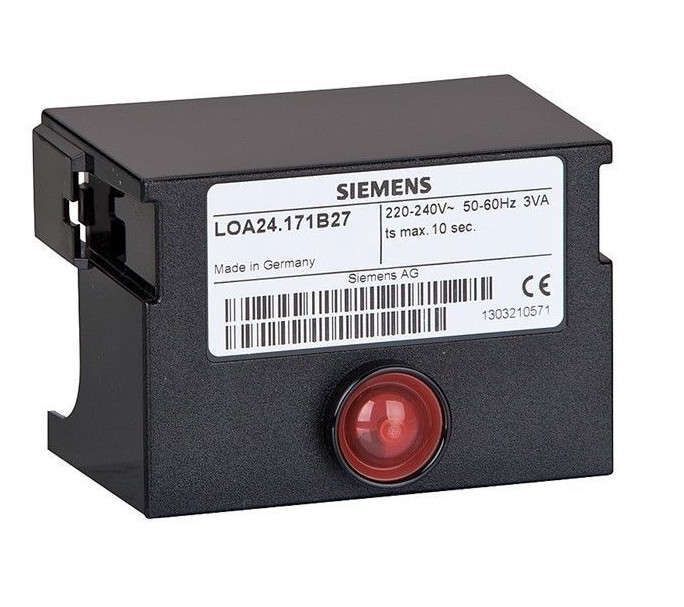

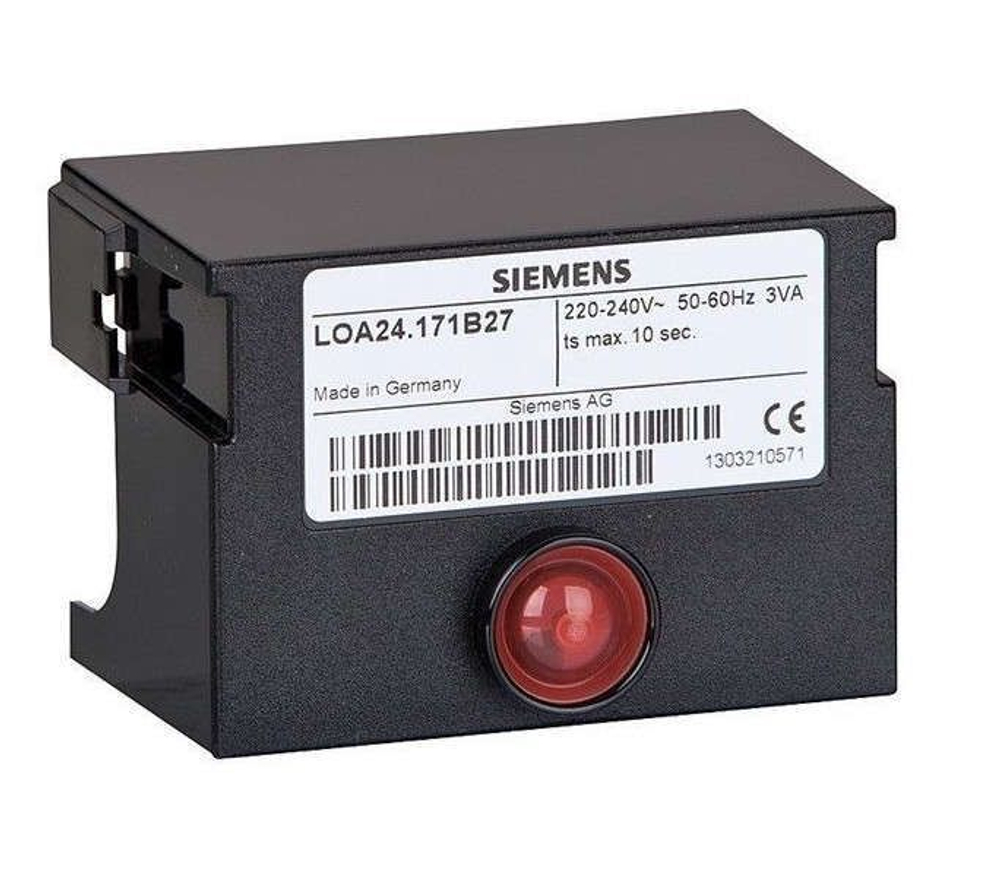

Автомат горения Siemens LOA24.171B27 (BPZ:LOA24.171B27) — надёжный топочный контроллер для 1‑ и 2‑ступенчатых жидкотопливных горелок

Менеджер горения Siemens LOA24.171B27, (альтернатива ИП Волынская Н.Г.) арт. BPZ:LOA24.171B27, LOA24.171B27 — это современный микропроцессорный автомат горения для безопасного пуска, управления и контроля 1‑ или 2‑ступенчатых наддувных жидкотопливных горелок малой и средней мощности, работающих в прерывистом режиме. Модель Siemens LOA24.171B27 предназначена для горелок с расходом жидкого топлива (дизель, мазут) до 30 кг/ч и широко применяется в промышленных и бытовых котельных, теплогенераторах, воздухонагревателях, сушильных установках, стационарных воздухоподогревателях (WLE) по DIN 4794 и другом тепловом оборудовании. Устройство протестировано и сертифицировано в соответствии с европейским стандартом EN 267:1998, что подтверждает его высокую надёжность и пригодность для систем с периодической подачей топлива. Также контроллер оснащён шунтирующим контактом для маслоподогревателя и защитой от пониженного напряжения.

Технические характеристики Siemens LOA24.171B27

• Оригинальные артикулы: BPZ:LOA24.171B27, LOA24.171B27, LOA24.171B27 (Siemens).
• Код производителя: BPZ:LOA24.171B27 (Landis & Gyr).
• Производитель: Siemens AG (Landis & Gyr), Германия.
• Напряжение питания: 220‑240 В (допустимое отклонение -15 % / +10 %), 50/60 Гц (±6 %). Доступна версия на 110 В, арт. LOA24.171B17.
• Потребляемая мощность: около 3 ВА (по некоторым данным 12 ВА).
• Внешний предохранитель: макс. 10 А (быстродействующий), макс. 6 А (медленный).
• Степень защиты: IP40 (корпус из ударопрочного, термостойкого и огнестойкого пластика) / по некоторым данным IP00 (требуется установка в корпус).
• Класс безопасности: I (контроллеры со штекерным основанием).
• Рабочая температура окружающей среды: от -20 до +60 °C.
• Габариты (В×Ш×Г): 91×68×62 мм; вес 0.18 кг.
• Расчётный ресурс: 250 000 циклов запуска (около 10-15 лет службы).
• Максимальный расход топлива: до 30 кг/ч (мощность до 350 кВт).
• Страна происхождения: Германия.
• Товарный код ТН ВЭД: 84169000.
• Наличие цоколя: нет (цоколь приобретается отдельно).

Тайминги цикла (временные параметры) согласно стандартной версии

• t1 (tv/tp) — Время предварительной вентиляции (продувки): 13 секунд.
• TSA (ts) — Безопасное время розжига (предохранительное время): 10 секунд.
• t3 (tvz) — Время перед поджигом (предзажигание): 13 секунд.
• t3n — Время после зажигания (постзажигание): 20 секунд.
• t4 — Интервал от стабилизации пламени до разрешения пуска «BV2» (для 2-ступенчатых горелок): 20 секунд.
• tw — Время ожидания после блокировки (waiting time after lockout): 60-90 секунд (требуется ожидание перед сбросом).
• Время реакции на исчезновение пламени: менее 1 секунды.
• Классификация: 2-ступенчатая (двухступенчатая) горелка, возможна работа в 1-ступенчатом режиме.
• Режим работы: прерывистый (intermittent) — обязательна остановка горелки не реже одного раза за 24 часа, контролируемый перезапуск каждые 24 ч.

Совместимость с датчиками пламени

• Фоторезистивный датчик QRB1 / QRB1B / QRB3 / QRB4: для контроля жёлтого пламени (основной метод для жидкотопливных горелок).
• Датчик голубого пламени QRC1: для контроля окислительного (синего) пламени.
• Ультрафиолетовый датчик QRA: не поддерживается (требуется для газовых горелок).
• Инфракрасный детектор IRD 1010: поддерживается для специализированных применений.
• Примечание: Допустимые длины кабелей: макс. 3 м при ёмкости 100 пФ/м, для детектора — до 20 м при раздельной прокладке.

Собственные артикулы и коды Siemens / OEM-производителей

• BPZ:LOA24.171B27 — основной код для заказа в системе Siemens (Landis & Gyr).
• LOA24.171B27 — краткое наименование модели.
• 9507182 — артикул Viessmann (совместимый OEM-блок).
• 150130620 — артикул в дистрибьюторских сетях (Heizman24).
• LOA24.171B17 — версия для напряжения 110 В (для США, Канады и др.).
• LOA24.171B2BT — OEM-версия для горелок Baltur (арт. 0005030112?).
• LOA24.571C27 — версия для испарительных паровых генераторов.
• LOA25.173C27 — версия для мусоросжигательных установок.
• LOA26.171B27 — версия с возможностью дистанционного сброса.
• LOA36.171A27 — версия с цветным светодиодом для контроля пламени.
• Статус продукта (PLM): заменён на LMO24.111C2 / LMO24.111C2 (активная замена).

Артикулы и коды других производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого контроллера в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• ИП Волынская Н.Г.: арт. LOA24.171B27, BPZ:LOA24.171B27 (российская альтернатива).
• Weishaupt, Riello, Ecoflam, Oilon, Elco, Giersch, Baltur, CIB Unigas, Lamborghini, Buderus, Viessmann, Honeywell, Satronic: OEM-блоки на замену LOA24.171B27 (при проверке совместимости).
• Другие распространённые артикулы: 20 004 65 (Weinmann), 150130620 (Heizman24), 9507182 (Viessmann).
• Примечание: Модель LOA24.171B27 признана совместимой с контроллерами Weite (аналог LOA24.171B27 для горелок MASTER, REMINGTON, VANGUARD, DESA).

Заменяемые модели, модернизация

Контроллер Siemens LOA24.171B27 может быть использован как современная замена для устаревших моделей LOA14, LOA21, LOA22, а также BHO 64 (при замене может потребоваться замена цоколя и детектора пламени). Однако сама модель LOA24.171B27 снята с производства. Для модернизации рекомендуется использовать контроллеры цифровой серии LMO (перед заменой сверьтесь с производителем горелки):

• Для 1‑ступенчатой горелки: прямая замена — LMO14.111C2 (совместимы корзина и датчики).
• Для 2‑ступенчатой горелки: прямая замена — LMO24.111C2 (совместимы корзина и датчики).
• При замене блока LOA24.171B27 на LMO24.111C2: (двухступенчатая горелка) — t1 (продувка) изменится с 13 с на 16 с, TSA (безопасное время) останется 10 с. Функция управления маслоподогревателем сохраняется.
• При замене блока LOA24.171B27 на LMO14.111C2: (одноступенчатая горелка) — t1 изменится с 13 с на 15 с, TSA останется 10 с. Функция управления маслоподогревателем сохраняется.
• Для 1-ступенчатой горелки с двухпозиционным топливным клапаном (при использовании двух электромагнитных клапанов, как в двухтопливных горелках): LOA24.171B27 заменяется на LMO24.111C2, но при этом функция маслоподогревателя не сохраняется.
• Примечание: Корзины (цоколи) автоматов горения серий LOA и LMO совместимы, дополнительных переключений не требуется. Датчики пламени QRB/QRC также полностью совместимы. При замене необходимо руководствоваться технической документацией производителя горелки.

Габариты корпуса LOA24.171B27 стандартизированы для серии LOA, что обеспечивает взаимозаменяемость без переделки посадочных мест. Модель поставляется без цоколя; для монтажа используйте стандартный цоколь (приобретается отдельно).

Ключевые особенности оригинального автомата Siemens LOA24.171B27

• Микропроцессорное управление (цифровая электронная конструкция): Точная цифровая обработка сигнала и стабильность временных интервалов независимо от колебаний напряжения и температуры окружающей среды. Встроенный микропроцессор гарантирует стабильную работу в любых условиях эксплуатации.
• Одноступенчатое и двухступенчатое управление (1‑stage/2‑stage control): поддерживает как одноступенчатые, так и двухступенчатые жидкотопливные горелки с расходом до 30 кг/ч. Позволяет гибко настраивать мощность горелки в зависимости от потребностей системы отопления, что повышает энергоэффективность.
• Универсальный встроенный усилитель сигнала пламени: работает с фоторезистивными датчиками QRB (жёлтое пламя) и датчиками голубого пламени QRC (окислительное пламя). Не требует внешних согласующих устройств.
• Шунтирующий контакт для маслоподогревателя (oil preheater, bypass): управление цепью предварительного подогрева топлива с мониторингом времени прогрева для обеспечения стабильного воспламенения при низких температурах. (Отсутствует в версии LOA28.173A27.)
• Защита от пониженного напряжения (undervoltage lockout): Встроенная электронная схема гарантирует, что при падении сетевого напряжения ниже 165 В запуск горелки предотвращается, либо (при работе) происходит блокировка без подачи топлива. При блокировке выходы топливных клапанов, двигателя, маслоподогревателя и розжига деактивируются менее чем за 1 секунду, а на клемму 10 («AL») подаётся напряжение для удалённой индикации блокировки. Это состояние сохраняется даже при отключении питания.
• Визуальная диагностика и индикация с кнопкой ручного сброса и смотровым окном (аварийная сигнальная лампа): На лицевой панели расположена кнопка ручного сброса со встроенной сигнальной лампой (красная — для индикации блокировки), отображающей состояние и коды ошибок. В смотровом окне размещён индикатор сбоев, что ускоряет поиск и устранение неполадок (расшифровка — в руководстве по эксплуатации). Для моделей LOA36 — цветной светодиод для индикации интенсивности пламени (зелёный) и состояния маслоподогревателя (оранжевый).
• Удалённая индикация блокировки и возможность дистанционного сброса (remote reset, remote lockout indication): Выход на клемме 10 («AL») для удалённой индикации блокировки (напряжение 230 В при блокировке). Для версии LOA26.171B27 — возможность дистанционного электрического сброса (сброс блокировки с выносной кнопки).
• Быстрое аварийное отключение (fail‑safe lockout): При исчезновении пламени, отсутствии контрольного сигнала от датчика или нарушении цепей безопасности подача топлива прекращается менее чем за 1 секунду, что соответствует строгим стандартам безопасности жидкотопливного оборудования (EN 267, EN 230:1991).
• Контроль постороннего источника света (extraneous light check) перед розжигом: Проверяется наличие остаточного пламени в камере сгорания, что исключает запуск при опасных условиях (защита от остаточных продуктов горения). Для моделей LOA25... / LOA28... при обнаружении постороннего света запуск блокируется, и блокировка предотвращается.
• Управляемый прерывистый режим работы (controlled intermittent operation): После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском, что повышает безопасность и соответствует стандарту EN 230.
• Ударопрочный и термостойкий корпус IP40 / IP00: Корпус из ударопрочного, термостойкого и огнестойкого пластика, прозрачная крышка для визуального контроля. Устойчив к вибрациям и механическим воздействиям. Степень защиты IP40 (по некоторым данным IP00) обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Совместимость со стационарными воздухоподогревателями (WLE): Одобрен для использования на стационарных воздухоподогревателях (Wärmeliefergerät) согласно стандарту DIN 4794.
• Сертификация и надёжность: Соответствует стандартам EN 267 (жидкотопливные горелки) и EN 230:1991 (жидкотопливные горелки). Одобрен для использования на стационарных воздухоподогревателях. Сертифицирован TÜV, имеет маркировку CE и соответствует директивам по электромагнитной совместимости (EMC). Разработан и произведён компанией Siemens AG (Германия).
• Высокий ресурс и надёжность: Количество рабочих циклов — 250 000, что соответствует 10-15 годам службы в обычном режиме эксплуатации.

Области применения, оригинальное оборудование Siemens

• Промышленные и коммунальные котельные с 1- и 2-ступенчатыми наддувными жидкотопливными горелками (дизель, мазут, печное топливо).
• Водогрейные и паровые котлы малой и средней мощности с расходом топлива до 30 кг/ч.
• Теплогенераторы, воздухонагреватели (включая стационарные воздухоподогреватели по DIN 4794) и сушильные установки на жидком топливе.
• Горелки брендов: Baltur (0005030112), Lamborghini eco 3-7R, Weishaupt, Riello, Ecoflam, Oilon, Elco, Giersch, CIB Unigas, Buderus, Viessmann, а также для модернизации устаревших систем отопления MASTER, REMINGTON, VANGUARD, DESA (с использованием совместимых аналогов Weite).
• Испарительные паровые генераторы (модель LOA24.571C27).
• Мусоросжигательные установки (модель LOA25.173C27).

Рекомендации по монтажу и эксплуатации, оригинальная продукция Siemens

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом питании. Блок крепится на стандартный цоколь (приобретается отдельно). Корпус может монтироваться в любом положении. Степень защиты IP40 (или IP00) обеспечивается только при правильном монтаже в закрытом корпусе горелки или электрощита.
• Прокладка кабелей и требования к изоляции: Кабели от датчика пламени (фоторезистора QRB или датчика голубого пламени QRC) должны прокладываться отдельно от силовых и высоковольтных линий во избежание электрических наводок и помех. Рекомендуется использовать экранированный кабель. Максимальная длина кабеля детектора — 3 м при ёмкости ≤ 100 пФ/м, при раздельной прокладке — до 20 м. Сопротивление изоляции между датчиком и землёй должно быть > 50 МОм.
• Электропитание (L и N) и заземление: Строго соблюдайте полярность подключения фазы (L) и нейтрали (N) согласно схеме на корпусе устройства (или в инструкции по монтажу). Неправильное подключение полярности может привести к повреждению контроллера или к его некорректной работе. Обязательно подключите заземляющий провод (PE) горелки к клемме заземления цоколя. Для корректной работы фоторезистора QRB требуется правильное заземление.
• Режим эксплуатации (intermittent): Устройство рассчитано на прерывистый режим работы. Для обеспечения заявленного ресурса (250 000 циклов) и соблюдения норм безопасности необходимо, чтобы блок управления останавливался (отключался от сети) хотя бы раз в сутки (например, штатным термостатом системы отопления). После 24 часов непрерывной работы автоматика инициирует контролируемое отключение с последующим перезапуском.
• Замена устаревших моделей (LOA14, LOA21, LOA22, BHO 64): Замену блоков LOA14, LOA21, LOA22, BHO 64 на Siemens LOA24.171B27 производить по согласованию с производителем горелки. При замене может потребоваться также замена цоколя и детектора пламени. Убедитесь, что параметры вашей горелки (тайминги, тип розжига, метод контроля пламени) совместимы с характеристиками LOA24.171B27 (t1=13 с, TSA=10 с, t3=13 с, t3n=20 с).
• Совместимость с датчиками пламени (фоторезистор QRB, QRC): Для жидкотопливных горелок с жёлтым пламенем используйте фоторезистивный датчик QRB1, QRB1B, QRB3 или QRB4. Для горелок с голубым пламенем используйте датчик QRC1. Убедитесь, что датчик правильно установлен, чист и не имеет обрывов или замыканий на корпус (сопротивление изоляции должно быть > 50 МОм).
• Обслуживание и диагностика: При срабатывании блокировки (красная сигнальная лампа на лицевой панели горит или мигает) найдите и устраните причину (отсутствие топлива, загрязнение датчика пламени, неисправность клапана, проблемы с электропитанием). Коды ошибок отображаются сериями миганий лампы (flash codes), расшифровка приведена в руководстве по эксплуатации (техническое описание N7118_LOA..). Сброс блокировки возможен только через 60-90 секунд после срабатывания; для сброса нажмите и удерживайте кнопку RESET на лицевой панели примерно 1-3 секунды. Ремонт блока не предусмотрен — при выходе из строя требуется замена на новый оригинальный блок Siemens (арт. LOA24.171B27) или совместимый аналог (LMO14.111C2 для 1-ступенчатых, LMO24.111C2 для 2-ступенчатых горелок).
• Температурный режим: Эксплуатация вне диапазона -20...+60 °C может вызвать некорректную работу. Недопустимо образование конденсата, обледенение и попадание воды или агрессивных сред внутрь корпуса.
• Предельно допустимые токи на клеммах: клемма 3 (трансформатор поджига) — 1.5 А, cosφ 0.2; клемма 4 (электродвигатель горелки) — 2.0 А, cosφ 0.4; клеммы 5+6 (электромагнитный клапан) — 1.0 А, cosφ 0.4; клемма B (индикация неисправности) — 1.0 А, cosφ 0.4. Суммарный ток — 5.0 А, cosφ 0.4 (макс. 20 А в течение 0.5 с).
• Проверка перед вводом в эксплуатацию: Перед первым запуском убедитесь, что параметры вашей горелки (мощность, тип розжига и контроля пламени, топливо) совместимы с характеристиками LOA24.171B27. Проверьте правильность фазировки (L/N), состояние заземления (PE), а также надёжность контактов на всех клеммах цоколя. Убедитесь, что детектор пламени затемнён (нет постороннего света), и только после этого подавайте напряжение.
• Специальные замечания для моделей LOA25... / LOA28...: Для версий LOA25.173C27 (мусоросжигательные установки) и LOA28.173A27 возможно наличие специальных таймингов (t3n = 0 с или 2 с). Перед вводом в эксплуатацию сверьтесь с прилагаемым техническим описанием.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens (Landis & Gyr). Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Некоторые версии изделия могут быть сняты с производства; уточняйте актуальную информацию у поставщиков.
