Цоколь Siemens AGM 410490550 — Оригинальная монтажная база для топочных автоматов LFL

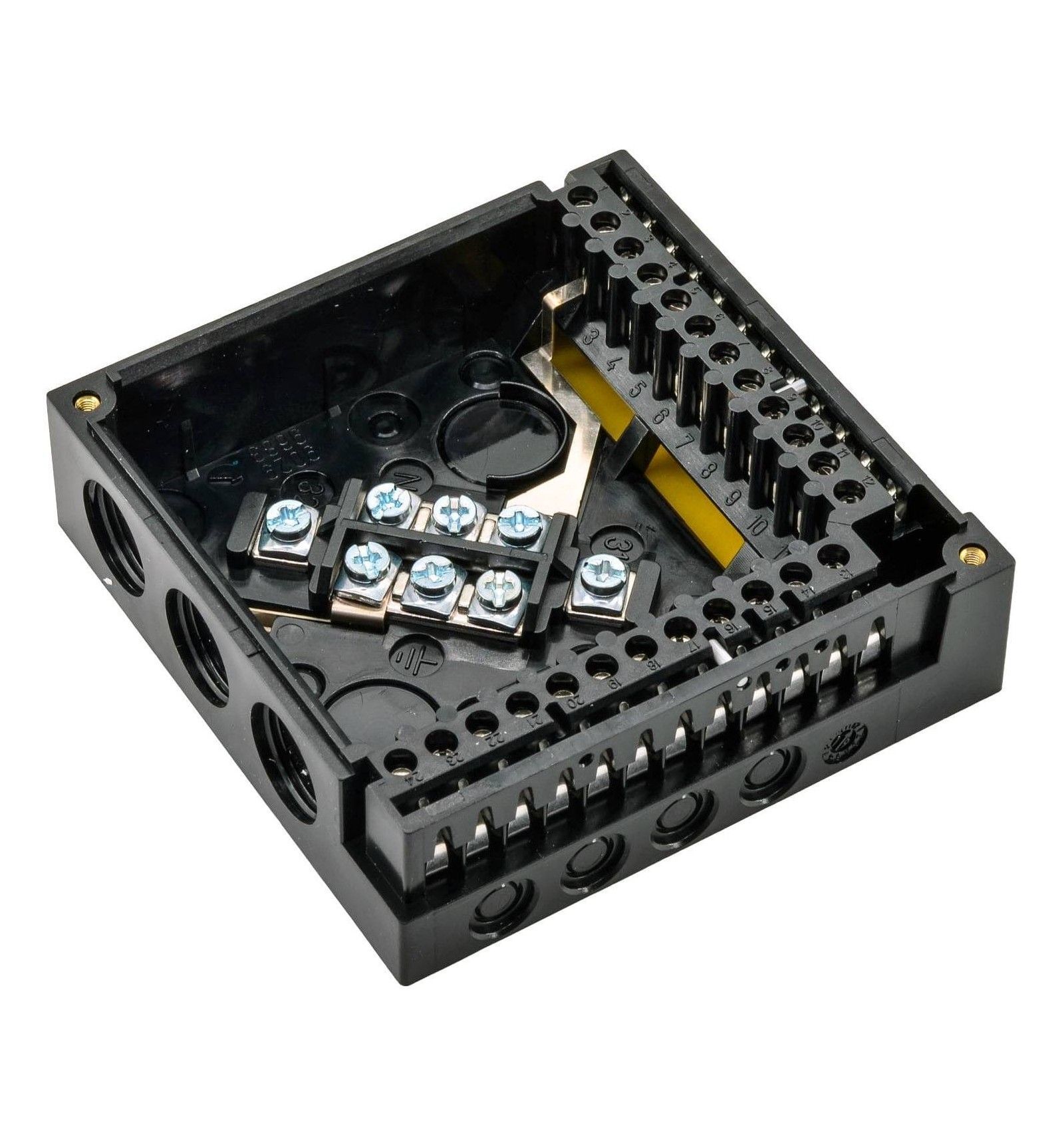

Монтажная база Siemens AGM 410490550 (арт. BPZ:AGM410490550, AGM410490550) — это оригинальное соединительное устройство, предназначенное для подключения и монтажа топочных автоматов (менеджеров горения) серии LFL. Компонент обеспечивает надёжное электрическое соединение и механическую фиксацию блока управления горелкой и широко применяется в котельных, теплогенераторах и другом горелочном оборудовании средней и большой мощности.

Технические характеристики Siemens AGM 410490550

• Оригинальные артикулы: AGM410490550, BPZ:AGM410490550.
• Применение: для топочных автоматов серии Siemens LFL 1...
• Количество контактов: 32.
• Габаритные размеры: 103 x 103 x 30 мм.
• Вес нетто: 0,166–0,178 кг (в зависимости от исполнения).
• Степень защиты: IP40 (при правильном монтаже).
• Крепление: 4 отверстия для фиксации к корпусу горелки (диаметр 4,4 мм для заземления).
• Исполнение кабельных вводов: PG11 и дополнительные отверстия.
• Цвет: черный.
• Материал корпуса: ударопрочный и термостойкий пластик.
• Температура эксплуатации: от -20 до +60 °C.
• Товарный код ТН ВЭД: 84169000.
• Страна происхождения: Германия.

Конструктивные особенности и преимущества

• 32-контактный разъём: Обеспечивает полное электрическое подключение и надёжную механическую фиксацию топочного автомата.
• Множество вариантов для ввода кабелей: Позволяет адаптировать базу под различные схемы прокладки проводки.
• Защита от неправильной установки: Конструкция позволяет установить блок управления только в правильном положении (защита от дублирования).
• Термостойкий и прочный корпус: Гарантирует долговечность при эксплуатации в котельных.
• Универсальность: Подходит для всех автоматов горения серии LFL, а также совместима с более старыми моделями LOK16 (с использованием переходника).

Собственные артикулы и коды Siemens

• AGM410490550 — основной артикул.
• BPZ:AGM410490550 — код для заказа в системах Siemens.
• 65074800 — старый артикул.
• Номер заказа (Siemens B2B): 9029.

Артикулы и коды других производителей (аналоги и совместимость)

Для удобства поиска и подтверждения совместимости приводим артикулы этой монтажной базы в каталогах других производителей горелочного оборудования и поставщиков запчастей:

• Baltur: 36-90-11777.
• Giersch: 23525-BT.
• Oilon: 36106008.
• ИП Волынская Н.Г.: 111005, 13009176, 13016574.
• Lamborghini (Ламборгини): 04019090-LB.
• Другие: 65320091 (Экофлам, ECOFLAM).

Заменяемые и устаревшие модели

Данная монтажная база является современной заменой или совместима со следующими устаревшими компонентами:

• AGM 410 490 500
• Siemens AGM410490500
• Базы для LOK 16 (при использовании соответствующего переходника).

Области применения

• Автоматика промышленных и коммунальных котельных.
• Газовые, жидкотопливные и комбинированные горелки средней и большой мощности.
• Системы с топочными автоматами серии LFL 1… (например, LFL1.322).
• Модернизация устаревших систем автоматики.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при полном отключении электропитания оборудования.
• Крепление: База фиксируется на корпусе горелки или в монтажном шкафу с помощью винтов через предусмотренные отверстия. Используйте специальный винт для подключения защитного заземления (PE).
• Прокладка кабелей: Все внешние соединения должны выполняться через штатные сальники и кабельные вводы для обеспечения заявленной степени защиты IP40.
• Правила монтажа: Соблюдайте полярность при подключении сетевого питания 230 В~, безопасность и требования местных нормативных актов.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию Siemens. Характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
