Турбулизатор для котла FARTA 36 х 670 х 6 — для ICI CALDAIE АХ, BX, REX, SIXEN
Турбулизатор для котла FARTA 36 х 670 х 6 (арт. FARTA36x670) — это высокоэффективный элемент, предназначенный для установки в дымогарные трубы котлов ICI CALDAIE REX 9, REX 10, REX 12. Изготовлен из жаропрочной и химически стойкой нержавеющей стали 12Х18Н10Т, что гарантирует долгий срок службы даже при высоких температурах отходящих газов.
Турбулизатор создаёт турбулентные завихрения в потоке дымовых газов, благодаря чему увеличивается время контакта горячих газов со стенками теплообменника. Это повышает теплосъём и КПД котла, а также снижает температуру уходящих дымовых газов. Своевременная замена сгоревших турбулизаторов позволяет экономить топливо и продлевает срок службы котла.
Технические характеристики турбулизатора FARTA 36×670×6
- Модель: FARTA36x670
- Наружный диаметр: 36 мм
- Длина: 670 мм
- Диаметр проволоки: 6 мм
- Материал: нержавеющая никельсодержащая сталь 12Х18Н10Т, химически стойкая, жаростойкая

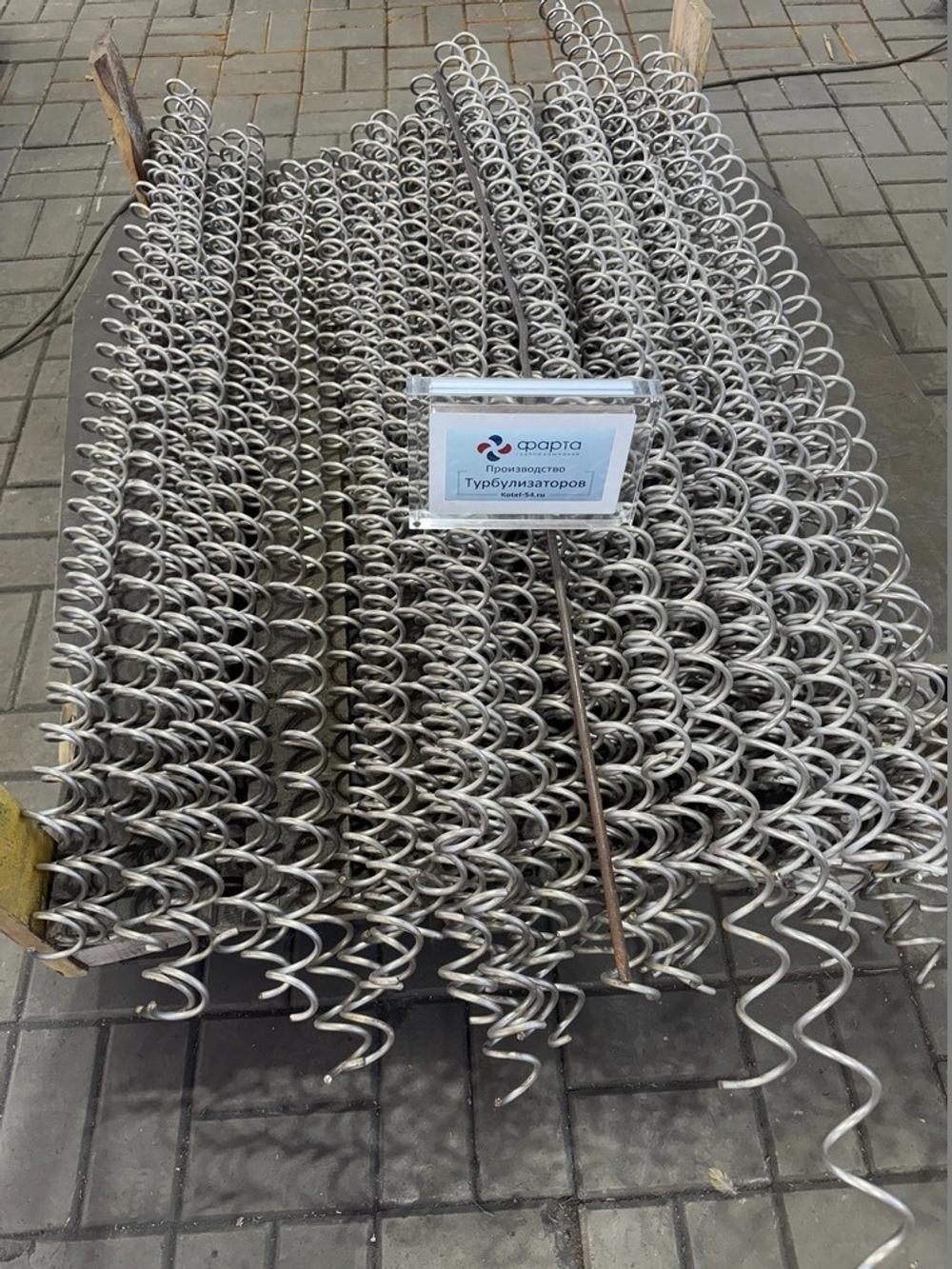

- Тип: спираль, намотанная из проволоки жаропрочной стали
- Срок службы: 8 лет при непрерывной эксплуатации 300 дней в году
- Совместимость: ICI CALDAIE REX 9, REX 10, REX 12
Таблица совместимости турбулизаторов FARTA с котлами ICI CALDAIE
| Тип / Модель турбулизатора | Габаритные размеры, мм | Тип / Модель котла |
|---|---|---|
| FARTA36х350 | 36 × 350 × 6 | REX 7 F, REX 8 F, REX 9 F, REX 10 F, REX 12 F |
| FARTA36х500 | 36 × 500 × 6 | REX 7, REX 8; REX 15 F, REX 20 F, REX 25 F, REX 30 F |
| FARTA36х670 | 36 × 670 × 6 | REX 9, REX 10, REX 12 |
| FARTA36х840 | 36 × 840 × 6 | REX 15, REX 20, REX 25, REX 30; REX F 35 .. 95 |
| FARTA36x1200 | 36 × 1200 × 6 | AX 300; BX 600, ВХ 1200; REX 35 .. 130; SIXEN 500 |
| FARTA36x1500 | 36 × 1500 × 6 | АХ 400 .. 1200; BX; REX 130; SIXEN 1350, SIXEN 2000 |
| FARTA48x1500 | 48 × 1500 × 6 | REX 140, REX 160, REX 400, REX 450, REX 500, REX 600 |
| FARTA48x1800 | 48 × 1800 × 6 | REX 180, REX 200, REX 240, REX 300; REX F 140 .. 180 |
| FARTA48x2000 | 48 × 2000 × 6 | АХ 1500 .. 2500; REX 350; REX F 200 .. 600; SIXEN 5000 |
| FARTA48x2700 | 48 × 2700 × 6 | REX 350 F |
| FARTA48x3800 | 48 × 3800 × 6 | ICI CALDAIE АХ, BX, REX, SIXEN |
Для моделей АХ, BX, REX, SIXEN других мощностей доступны турбулизаторы с длинами от 350 до 3800 мм и наружным диаметром 36–48 мм.
Таблица количества турбулизаторов для котлов ICI CALDAIE
| Тип / Модель турбулизатора | Количество, ед. | Модель котла ICI CALDAIE | Тип / Модель турбулизатора | Количество, ед. | Модель котла ICI CALDAIE |
|---|---|---|---|---|---|
| FARTA36х350 | 12 | REX 7 F | FARTA48x1500 | 116 | REX 450 |
| FARTA36х350 | 12 | REX 8 F | FARTA48x1500 | 136 | REX 500 |
| FARTA36х350 | 16 | REX 9 F | FARTA48x1500 | 152 | REX 600 |
| FARTA36х350 | 16 | REX 10 F | FARTA36x1200 | 30 | AX 300 |
| FARTA36х350 | 16 | REX 12 F | FARTA36х1500 | AX 400 | |
| FARTA36х500 | 12 | REX 7 | FARTA36х1500 | AX 600 | |
| FARTA36х500 | 12 | REX 8 | FARTA36х1500 | 58 | AX 800 |
| FARTA36х500 | уточняйте | REX 15 F | FARTA36х1500 | 74 | AX 1200 |
| FARTA36х500 | уточняйте | REX 20 F | FARTA48x2000 | 74 | AX 1500 |
| FARTA36х500 | уточняйте | REX 25 F | FARTA48x2000 | 74 | AX 1750 |
| FARTA36х500 | уточняйте | REX 30 F | FARTA48x2000 | AX 2000 | |
| FARTA36x670 | 16 | REX 9 | FARTA48x2000 | 102 | AX 2500 |
| FARTA36x670 | 16 | REX 10 | FARTA36x1200 | 76 | BX 600 |
| FARTA36x670 | 16 | REX 12 | FARTA36x1200 | BX 1200 | |
| FARTA36x840 | 22 | REX 15 | FARTA36x1200 | 20 | SIXEN 350 |
| FARTA36x840 | 22 | REX 20 | FARTA36x1200 | 30 | SIXEN 500 |
| FARTA36x840 | 22 | REX 25 | FARTA36x1200 | 40 | SIXEN 1000 |
| FARTA36x840 | 28 | REX 30 | FARTA36х1500 | 58 | SIXEN 1350 |
| FARTA36x1200 | 28 | REX 35 | FARTA36х1500 | 74 | SIXEN 2000 |
| FARTA36x1200 | 29 | REX 40 | FARTA48x2000 | 74 | SIXEN 2500 |
| FARTA36x1200 | 35 | REX 50 | FARTA48x2000 | 74 | SIXEN 3000 |
| FARTA36x1200 | 35 | REX 62 | FARTA48x2000 | SIXEN 3500 | |
| FARTA36x1200 | 50 | REX 75 | FARTA48x2000 | 102 | SIXEN 4000 |
| FARTA36x1200 | 50 | REX 85 | FARTA48x1500 | 116 | REX 400 |
| FARTA36x1200 | 58 | REX 95 | FARTA48x2000 | 114 | SIXEN 5000 |
| FARTA36x1200 | 74 | REX 100 | |||
| FARTA36x1200 | 74 | REX 120 | |||
| FARTA36x1200 | 74 | REX 130 | |||
| FARTA48x1500 | 65 | REX 140 | |||
| FARTA48x1500 | 65 | REX 160 | |||
| FARTA48x1800 | 65 | REX 180 | |||
| FARTA48x1800 | 80 | REX 200 | |||
| FARTA48x1800 | 80 | REX 240 | |||
| FARTA48x1800 | 106 | REX 300 | |||
| FARTA48x2000 | 106 | REX 350 |
В таблице приведено ориентировочное количество турбулизаторов для каждой модели котла. Для точного подбора обратитесь к менеджерам.
Назначение и принцип работы
- Повышение КПД котла — турбулизатор создаёт завихрения в потоке дымовых газов, увеличивая время теплообмена.
- Снижение температуры уходящих газов — более полный отбор тепла уменьшает теплопотери в дымоход.
- Экономия топлива — улучшенный теплообмен позволяет сократить расход газа или жидкого топлива до 30%.
- Увеличение срока службы котла — снижение тепловой нагрузки на поверхности нагрева.
Материал и преимущества
- Нержавеющая сталь 12Х18Н10Т — обладает высокой жаростойкостью и химической стойкостью, не деформируется при нагреве, устойчива к коррозии.
- Долговечность — срок службы до 8 лет даже при непрерывной эксплуатации.
- Универсальность — подходит для котлов ICI CALDAIE REX 9, REX 10, REX 12.

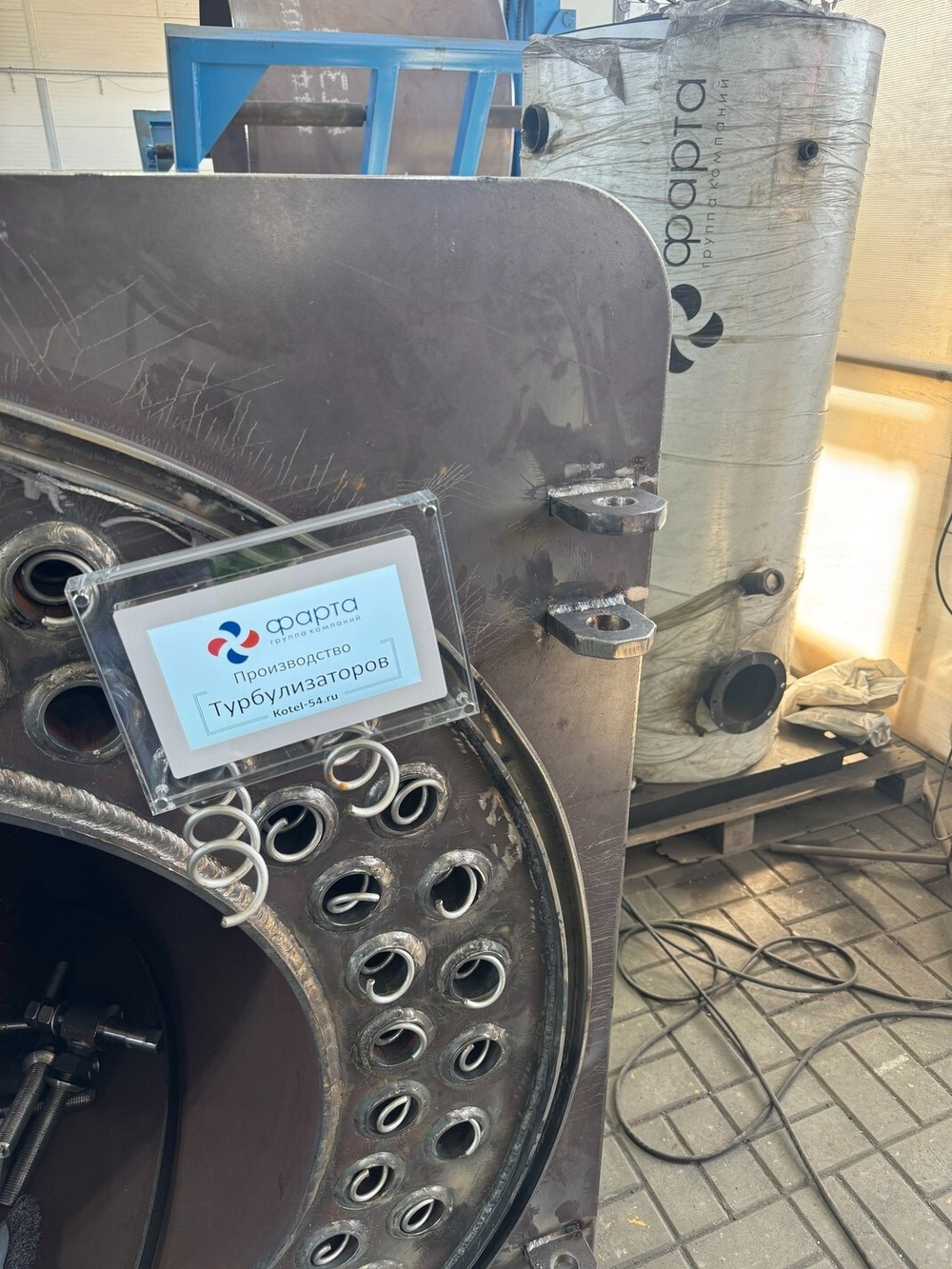

- Простота установки — турбулизатор легко вставляется в передние концы дымогарных труб.
Эксплуатация и обслуживание
- Регулярная проверка — необходимо контролировать целостность и чистоту турбулизаторов.
- Чистка — при использовании жидкого топлива чистку следует проводить чаще, избегая образования нагара и накипи.
- Замена — перед пуском котла убедитесь, что турбулизатор полностью вставлен в трубу и может свободно продвигаться внутрь.
- Экономический эффект — замена сгоревших или деформированных турбулизаторов позволяет экономить до 30% топлива.
Области применения
- Промышленные и коммунальные котельные с котлами ICI CALDAIE АХ, BX, REX, SIXEN
- Модернизация и повышение эффективности существующих котельных установок
- Замена изношенных турбулизаторов при плановом техническом обслуживании
- Снижение эксплуатационных расходов на топливо
Рекомендации по установке
- Перед установкой убедитесь, что турбулизатор соответствует диаметру и длине дымогарных труб вашего котла.
- Откройте переднюю дверцу котла и полностью вставьте турбулизатор в трубу до упора.
- Проверьте, что турбулизатор не упирается в заднюю стенку и может свободно перемещаться.
- При замене нескольких турбулизаторов заменяйте их все одновременно для равномерного распределения тепловой нагрузки.
- После установки проведите пробный пуск котла и проверьте параметры работы.
Информация носит справочный характер. Для точного подбора турбулизатора под вашу модель котла обратитесь к менеджерам. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
