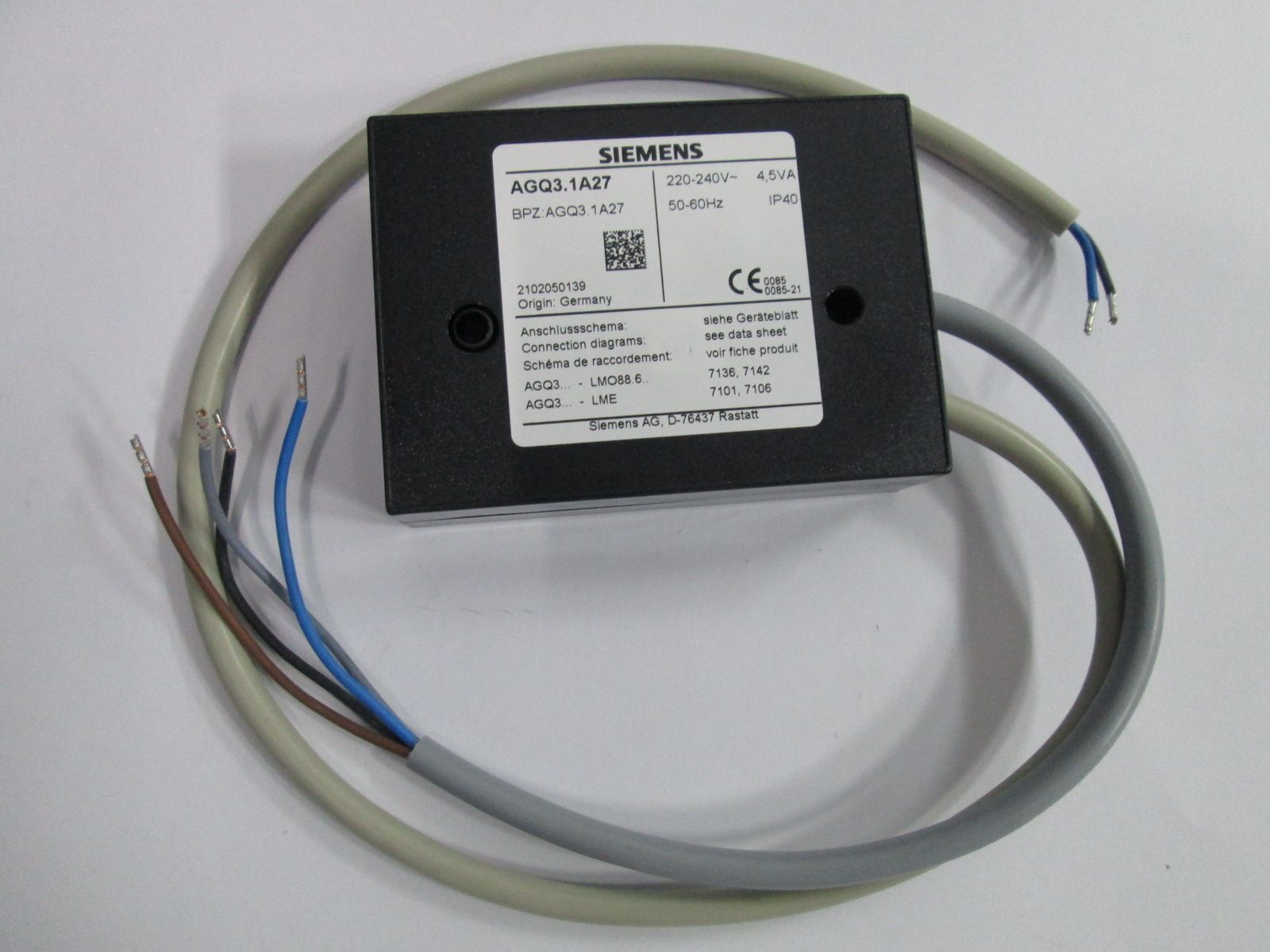

Усилитель УФ-датчика пламени Siemens AGQ3.1A27 — вспомогательное устройство для контроллеров LME

Siemens AGQ3.1A27 (арт. BPZ:AGQ3.1A27) — это вспомогательное устройство, служащее связующим звеном между ультрафиолетовыми (УФ) датчиками пламени серии QRA и современными программами (контроллерами) горения LME. Оно обязательно к применению в системах, где используется УФ-контроль пламени, и обеспечивает корректную передачу сигнала от датчика к контроллеру, преобразуя его в нужный формат[reference:0]. Данное устройство позволяет легко интегрировать УФ-датчики с системами, которые не имеют для них прямого входа, например, через порт ионизационного электрода[reference:1]. Адаптер предназначен для промышленных горелок средней и большой мощности, работающих в прерывистом режиме[reference:2].

Технические характеристики Siemens AGQ3.1A27

• Артикул производителя: BPZ:AGQ3.1A27
• Тип устройства: Вспомогательное устройство / усилитель сигнала для УФ-контроля пламени (Ancillary Unit for UV Supervision)
• Основное назначение: Адаптация УФ-датчиков пламени QRA к контроллерам LME[reference:3]
• Напряжение питания: от 220 до 240 В~ (50/60 Гц)[reference:4]
• Потребляемая мощность: 4.5 ВА[reference:5]
• Длина кабеля для подключения датчика: 500–525 мм[reference:6][reference:7]
• Рабочая температура окружающей среды: от -20 до +60 °C[reference:8]
• Степень защиты: IP40[reference:9]
• Вес: 0.147 кг[reference:10]
• Габариты упаковки: 5.0 x 8.0 x 2.0 см
• Вес нетто: 0.147 кг[reference:11]
• Страна производства: Германия[reference:12]
• Статус продукта (PLM): PM300 (Активный продукт)[reference:13]
• Код ТН ВЭД: 84169000[reference:14]

Ключевые особенности и преимущества

• Обязательный компонент: Является обязательным компонентом при использовании УФ-датчиков QRA с программами горения LME[reference:15].
• Надёжное преобразование сигнала: Преобразует слабый ток УФ-датчика в дискретный сигнал для контроллера, обеспечивая стабильную и точную диагностику пламени[reference:16].
• Простая интеграция: Позволяет использовать УФ-контроль на системах, предназначенных для ионизационного контроля, что расширяет функциональность оборудования[reference:17].
• Компактность и долговечность: Небольшой размер и вес облегчают монтаж в ограниченном пространстве, а качество Siemens гарантирует долгий срок службы в промышленных условиях[reference:18].
• Визуальная индикация: На корпусе есть индикация для контроля состояния и оперативной диагностики потенциальных неисправностей[reference:19].

Совместимость (Контроллеры и Датчики)

Устройство Siemens AGQ3.1A27 разработано для совместной работы со следующими программами горения и датчиками:

• Совместимые автоматы горения: LME21, LME22, LME39, LME41, а также LMO88, LMG, LGB при использовании корректной схемы подключения[reference:20][reference:21][reference:22].
• Совместимые датчики пламени: УФ-детекторы QRA2, QRA2(1), QRA2(2), QRA2.9, QRA4.U, QRA10.C и другие УФ-датчики серии QRA[reference:23][reference:24]. Поскольку ранее было подготовлено описание для Siemens QRA2, эти два компонента идеально дополняют друг друга в системе контроля горения.
• Способ установки: Устанавливается на DIN-рейку или монтажную панель. Размещается в корпусе горелки или электрического шкафа и подключается к контроллеру и датчику в соответствии со схемой[reference:25].

Области применения

• Промышленные теплогенераторы и котельные установки
• Газовые горелки с УФ-контролем пламени
• Модернизация систем для перехода с ионизационного контроля на УФ
• Сушильные печи и технологические линии
• Воздухоподогреватели (WLE)

Рекомендации по выбору: AGQ3.1A27, AGQ3.2A27 или AGQ1?

• AGQ3.1A27: Используется с программами горения LME21/22/39/41 и др. Это стандартный выбор для большинства современных промышленных горелок[reference:26].
• AGQ3.2A27: Аналог, совместимый с той же линейкой LME, но имеющий конструктивные отличия. Технические характеристики аналогичны AGQ3.1A27[reference:27].
• AGQ1.xA27 / AGQ2.xA27: Предназначены для других линеек контроллеров — AGQ1 для LGB/LMV, AGQ2 для LFL/LFE/LMG и пр.[reference:28][reference:29]. Использование неправильного адаптера недопустимо.
• Важно! Всегда сверяйте требования вашего контроллера перед покупкой.

Монтаж и эксплуатация

Установку, подключение и ввод в эксплуатацию должен выполнять квалифицированный персонал. Перед началом работ обязательно отключите питание. Используйте оригинальные УФ-датчики Siemens QRA и строго соблюдайте электрическую схему из технической документации к вашему контроллеру. Не прокладывайте сигнальные кабели рядом с силовыми линиями, чтобы избежать помех. Периодически проверяйте состояние УФ-датчика и целостность соединений[reference:30].

※ Уточняйте актуальные цены, наличие и совместимость с конкретными моделями контроллеров и датчиков у официальных поставщиков.
