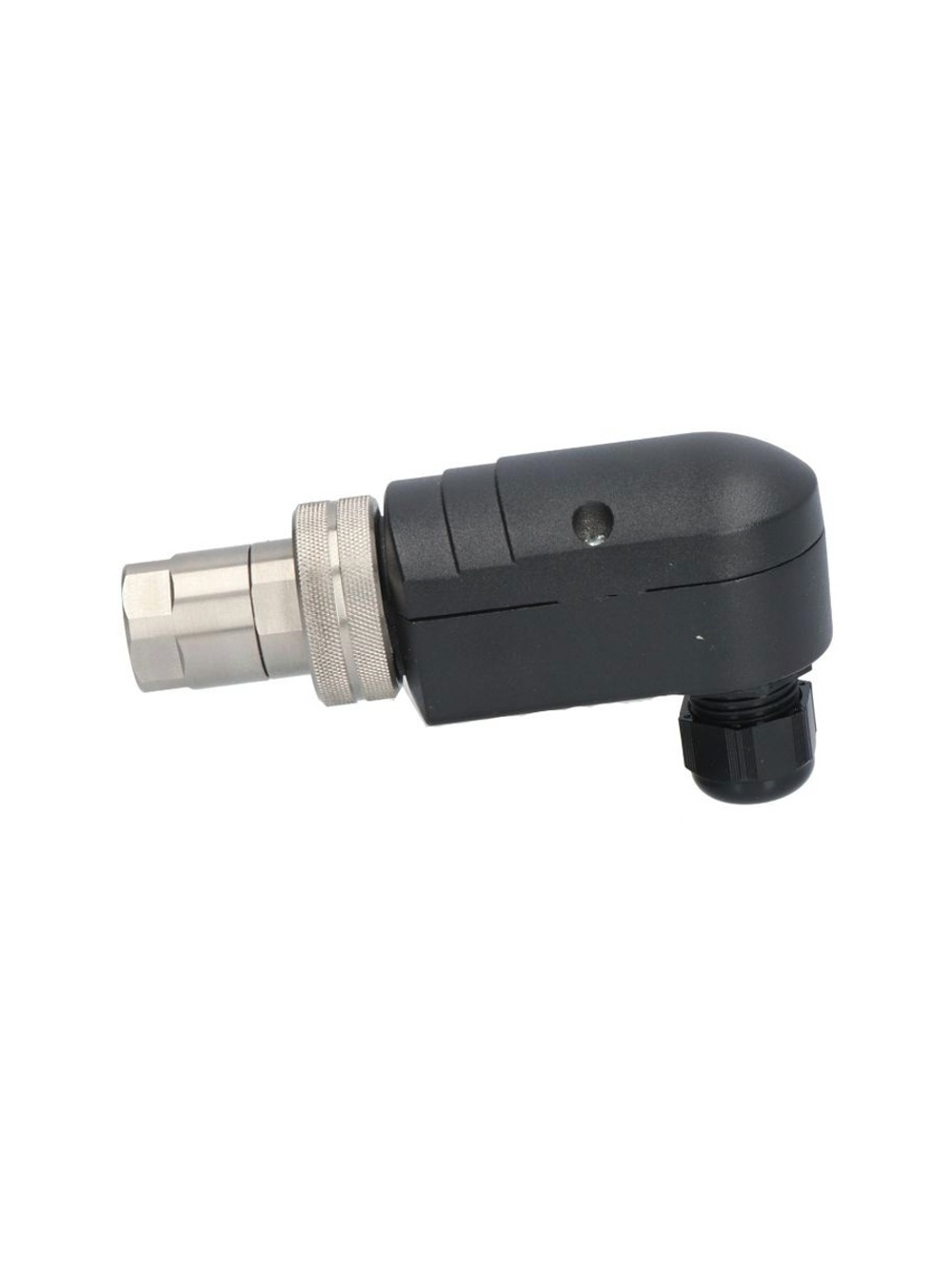

УФ-датчик пламени Kromschroder UVS10D0G1 — контроль газовых горелок с высокой чувствительностью

Kromschroder UVS10D0G1 (альтернатива ИП Волынская Н.Г.) (арт. 84315200) — это ультрафиолетовый (УФ) датчик пламени нового поколения, предназначенный для контроля газовых горелок, работающих в прерывистом режиме. Модель UVS10D0G1 является современной заменой устаревших датчиков UVS6 и UVS8, обеспечивая более высокую надежность, расширенный рабочий диапазон температур и улучшенную защиту от внешних воздействий. УФ-детектор применяется в промышленных котельных, теплогенераторах, технологических печах и системах утилизации отходящих газов.

Технические характеристики Kromschroder UVS10D0G1

• Артикул производителя: 84315200
• Тип датчика пламени: ультрафиолетовый (УФ), ионизационный
• Чувствительность: высокая (подходит для горелок малой мощности)
• Замер пламени: фронтальный
• Длина корпуса датчика: 80 мм
• Напряжение питания: от 220 до 240 В (50/60 Гц)
• Тип соединения: внутренняя резьба Rp ½"
• Кабельный ввод: M20
• Класс пылевлагозащиты: IP65
• Рабочая температура окружающей среды: от -40 до +80 °C
• Корпус: литой алюминиевый со встроенной термоизоляцией и тепловой защитой из кварцевого стекла
• УФ-сенсор: тип P578
• Спектральный диапазон чувствительности: 190–270 нм (максимум чувствительности — 210 ± 10 нм)
• Ресурс УФ-элемента: около 10 000 рабочих часов (после чего требуется замена)
• Расстояние от датчика до пламени: 300–400 мм
• Минимальный сигнал постоянного тока: 1 µA
• Вес: ≈ 0,28–0,36 кг
• Страна производства: Германия
• Сертификация: CE, соответствует EN 298

Ключевые особенности и преимущества

• Высокая чувствительность: специально разработан для надежного обнаружения пламени даже на маломощных горелках, где традиционные датчики могут работать нестабильно.
• Устойчивость к ложным срабатываниям: датчик не реагирует на дневной свет, инфракрасное излучение раскаленной футеровки и свет ламп накаливания, что исключает ложные сигналы пламени.
• Максимальная защита в суровых условиях: степень защиты IP65 и рабочий диапазон температур от -40 до +80 °C позволяют эксплуатировать датчик в запыленных, влажных и экстремально холодных или горячих помещениях.
• Прочный алюминиевый корпус: литой корпус со встроенной термоизоляцией и кварцевым стеклом обеспечивает высокую механическую прочность, защиту от нагрева и долговечность.
• Встроенная защита сигнальной линии: датчик оснащен защитой от обрыва и короткого замыкания в цепи сигнала пламени, что повышает общую безопасность системы.
• Замена устаревших моделей: UVS10D0G1 является прямой современной заменой для датчиков UVS6 и UVS8, что упрощает модернизацию оборудования без изменения посадочных мест (при необходимости используйте переходники).
• Надежность и долговечность: ресурс УФ-элемента составляет 10 000 часов, после чего требуется его замена для поддержания безопасной работы.

Расшифровка обозначения UVS10D0G1

• UVS — УФ-датчик (ультрафиолетовый сенсор)
• 10 — серия (10-е поколение)
• D — термозащита из кварцевого стекла
• 0 — тип резьбы: внутренняя Rp ½"
• G1 — тип электрического соединения: кабельный ввод M20

Совместимость с контроллерами и автоматами горения

Датчик пламени Kromschroder UVS10D0G1 может применяться только совместно со следующими автоматами управления и контроля пламени производства Elster Kromschröder:

• Автоматы управления газовыми горелками: IFS, IFD, PFS, PFD
• Автоматы контроля пламени: IFW, PFF, FDU
• Блоки управления горелками: BCU, PFU

Модификации и замена устаревших моделей

• UVS10D0G1 (арт. 84315200) — рассматриваемая модель с внутренней резьбой Rp ½" и кабельным вводом M20, прямая замена UVS6
• UVS10D4G1 — версия с адаптером под UVS1, замена для UVS1 (требуется новая соединительная линия)
• UVS10D2 — замена для UVS8
• UVS10L0G1 (арт. 84315201) — модификация с кварцевой линзой (линза вместо плоского стекла)
• UVS5G1 — текущая модель для замены UVS5

Использование адаптеров (приобретаются отдельно) позволяет устанавливать UVS10D0G1 вместо UVS1, UVS6 и UVS8 без переделки посадочных мест.

Области применения

• Промышленные и коммунальные газовые котельные
• Теплогенераторы и воздухоподогреватели
• Сушильные установки и печи
• Промышленные печи (стекольные, керамические, металлургические)
• Системы утилизации отходящих газов (факельные установки)
• Горелки с принудительной подачей воздуха и атмосферные горелки

Рекомендации по монтажу и эксплуатации

• Монтаж производится с помощью смотровой трубки ½", которая должна быть направлена на первую треть пламени — именно там УФ-излучение наиболее интенсивно.
• Стальная трубка должна быть гладкой изнутри и направлена на пламя сверху, чтобы перед датчиком не скапливалась грязь.
• Максимальное рекомендуемое расстояние от УФ-датчика до пламени — 400 мм (при использовании кварцевой линзы — до 1200 мм).
• УФ-датчик должен «видеть» только УФ-свет своего пламени. Необходимо защищать его от других источников УФ-излучения (соседние горелки, искры зажигания, сварочные дуги).
• Защищайте смотровое отверстие датчика от прямых солнечных лучей.
• При высоких температурах в камере сгорания для охлаждения и защиты оптики следует подавать фильтрованный охлаждающий воздух (подключение к штуцеру ¼").
• УФ-сенсор P578 рассчитан на 10 000 рабочих часов. Для обеспечения безопасной работы рекомендуется своевременно производить его замену.
• Не прокладывайте кабель датчика вместе с силовыми линиями во избежание помех.
• Работы по установке должны выполняться квалифицированным персоналом при отключенном питании.

Примечание по эксплуатации

УФ-датчик Kromschroder UVS10D0G1 предназначен исключительно для контроля газовых горелок и не подходит для контроля пламени жидкого топлива или других источников УФ-излучения. Использование датчика с другими контроллерами, не указанными в документации, не допускается и может привести к некорректной работе или аварийной ситуации. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.

※ Для точной проверки совместимости с конкретной моделью контроллера и актуальной информации о наличии уточняйте у официальных поставщиков. Производитель оставляет за собой право вносить изменения в конструкцию и технические характеристики без предварительного уведомления.
