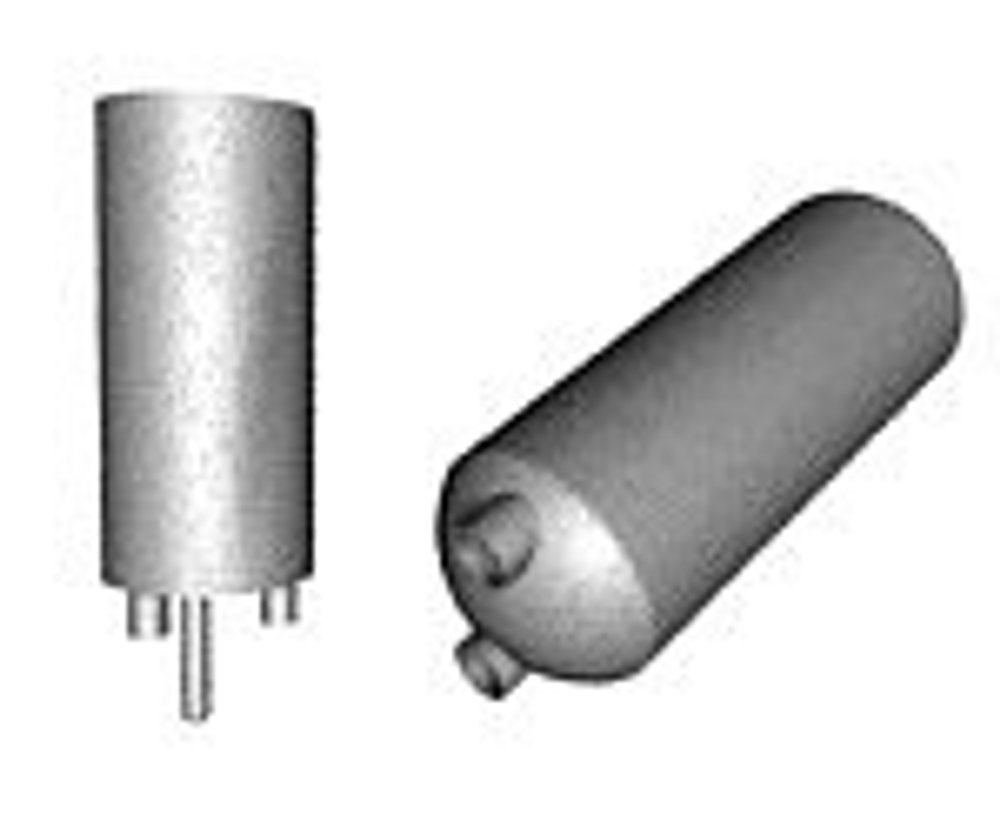

Воздухосборник А1И 017.000-01 (А1И 010.000) — горизонтальный проточный воздухосборник для систем отопления, теплоснабжения и вентиляции

Воздухосборник А1И 017.000-01 (А1И 010.000) — это высокоэффективное устройство, предназначенное для отделения и вывода из воды в атмосферу пузырьков газа, препятствуя возможности образования воздушных пробок в трубопроводах, повышая работу систем отопления и водоснабжения. Модель А1И 017.000-01 соответствует серии 5.903-20, а А1И 010.000 — серии 5.903-2. Воздухосборник представляет собой горизонтальный цилиндрический сосуд с приваренными по торцам эллиптическими днищами. Данный воздухосборник широко применяется для оснащения, ремонта и обслуживания систем отопления, вентиляции и кондиционирования воздуха (HVAC) в жилых, коммерческих и промышленных зданиях, а также при реконструкции и техническом перевооружении устаревших систем теплоснабжения. Изготовленный с соблюдением российских стандартов качества, воздухосборник обеспечивает долговечную и безотказную работу в системах автоматической подпитки и водоочистки. Является оригинальной заводской запчастью для систем отопления ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики А1И 017.000-01 (А1И 010.000)

Воздухосборник изготавливается в горизонтальном исполнении с эллиптическими днищами, по типу присоединения фланцевые и под приварку.

Характеристики (кратко)

• Бренд: ФАРТА
• Тип: горизонтальный, проточный
• Рабочее давление: Ру 1,2 МПа (12 кгс/см²)
• Температура теплоносителя: до 150°С
• Тип днища: эллиптический
• Серия: 5.903-20 (А1И 017.000-01), 5.903-2 (А1И 010.000)
• Соответствие: Разрешение Ростехнадзора

Расшифровка обозначения А1И 017.000-01 (А1И 010.000)

• А1И — тип воздухосборника (горизонтальный проточный).
• 017.000 — модель для серии 5.903-20.
• 010.000 — модель для серии 5.903-2.

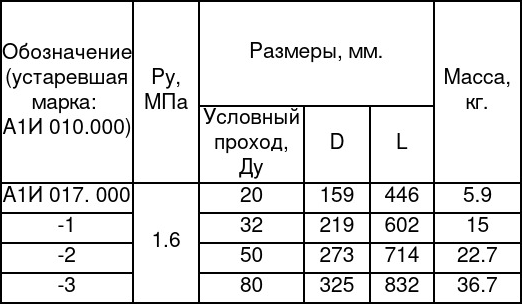

• -01 — исполнение (Ду 25; 32; 40; 50, Дн 219, масса 15 кг, расход 6300 кг/ч).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого воздухосборника в каталогах различных производителей оборудования и поставщиков запчастей:

• ФАРТА (оригинальные артикулы): А1И 017.000-01, А1И 010.000.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива А1И 017.000-01 (А1И 010.000).
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

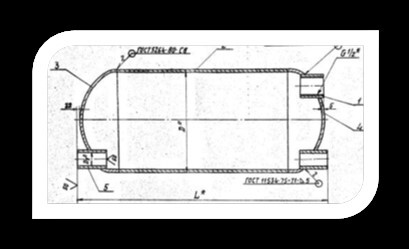

• Конструкция воздухосборника: Воздухосборник А1И 017.000-01 (А1И 010.000) представляет собой горизонтальный цилиндрический сосуд с приваренными эллиптическими днищами, оснащённый тремя патрубками (для подвода и отвода теплоносителя, а также для удаления воздуха). Корпус воздухосборника изготовлен из высококачественной углеродистой стали, устойчивой к коррозии и воздействию высоких температур. Внутренняя полость обеспечивает эффективное отделение пузырьков газа из теплоносителя за счёт снижения скорости потока и создания условий для всплытия газовых включений. Удаление воздуха производится через штуцер, расположенный в верхней части второго (по ходу теплоносителя) днища. Далее теплоноситель отводится из воздухосборника через соответствующий штуцер в нижней части днища.
• Принцип действия: Принцип работы воздухосборника основан на гравитационном разделении. Теплоноситель (вода или водный раствор) поступает в корпус воздухосборника через входной патрубок. Внутри корпуса скорость потока значительно снижается, что создаёт условия для всплытия пузырьков газа. Воздух, скапливающийся в верхней части корпуса, удаляется через специальный патрубок, а очищенный теплоноситель покидает устройство через выходной патрубок. Благодаря эллиптической форме днищ и оптимальному объёму корпуса обеспечивается высокая эффективность удаления воздуха из системы.
• Особенности конструкции: Горизонтальное исполнение с эллиптическими днищами обеспечивает компактность и эффективное отделение воздуха. Три патрубка (подвод, отвод, удаление воздуха) обеспечивают удобство монтажа и обслуживания. Рабочее давление Ру 1,2 МПа (12 кгс/см²) позволяет использовать воздухосборник в системах с высоким давлением. Температура теплоносителя до 150°С подходит для большинства систем отопления и теплоснабжения. Возможность изготовления с различными условными проходами (от 15 до 100 мм) и диаметрами корпуса (от 159 до 325 мм) обеспечивает универсальность применения.

Особенности конструкции и преимущества

• Эффективное удаление воздуха: Специальная конструкция с эллиптическими днищами и оптимальным объёмом обеспечивает удаление до 98% пузырьков газа из теплоносителя.
• Предотвращение воздушных пробок: Удаление воздуха препятствует образованию воздушных пробок в трубопроводах, что повышает эффективность работы систем отопления и водоснабжения.
• Защита от коррозии: Удаление растворённого кислорода предотвращает коррозию металлических поверхностей труб и оборудования.
• Повышение эффективности теплообмена: Удаление воздуха увеличивает теплопроводность и теплообмен в системе.
• Увеличение срока службы оборудования: Защита от воздушных пробок и коррозии продлевает срок службы котлов, насосов и теплообменников.
• Удобство монтажа: Горизонтальное исполнение и стандартные присоединительные размеры обеспечивают быстрый и удобный монтаж.
• Надёжность и долговечность: Качественная сталь и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Соответствие стандартам: Продукция соответствует Разрешению Ростехнадзора на применение технических устройств на опасных производственных объектах.
• Сертификация и безопасность: Устройство сертифицировано и соответствует российским стандартам безопасности для оборудования систем отопления.

Области применения

• Жилые, коммерческие и промышленные системы отопления.
• Системы теплоснабжения и водоснабжения.
• Системы вентиляции и кондиционирования воздуха (HVAC).
• Тепловые пункты и котельные.
• Техническое перевооружение и реконструкция устаревших систем теплоснабжения.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Воздухосборник А1И 017.000-01 (А1И 010.000) совместим с системами автоматического управления и контроля:

• Совместим с автоматическими воздухоотводчиками (поплавкового или термостатического типа).
• Подходит для работы с системами автоматической подпитки и водоочистки.
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом давлении в системе. Воздухосборник устанавливается на горизонтальном участке трубопровода, предпочтительно в верхней точке системы. Убедитесь, что направление потока соответствует стрелке на корпусе. Соблюдайте рекомендуемое расстояние до соседних элементов трубопровода.
• Подключение трубопроводов: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на систему. Используйте фланцевое присоединение или присоединение под приварку, убедитесь в герметичности всех соединений.
• Установка воздухоотводчика: На патрубок для удаления воздуха установите автоматический воздухоотводчик. Убедитесь в герметичности соединения и правильной ориентации воздухоотводчика.
• Настройка и проверка работоспособности: После установки заполните систему теплоносителем и проверьте герметичность соединений. Убедитесь, что воздухоотводчик работает корректно, удаляя воздух из верхней части воздухосборника. Проверьте наличие потока через воздухосборник и отсутствие шума и вибраций.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя системы) проверяйте состояние воздухосборника, герметичность соединений, наличие отложений в нижней части. При необходимости удаляйте шлам через сливной кран. Проверяйте работу автоматического воздухоотводчика. При выходе из строя воздухосборника рекомендуется замена на новое оригинальное устройство ФАРТА (арт. А1И 017.000-01 или А1И 010.000) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах выше +150°C не допускается. Избегайте работы воздухосборника в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель А1И 017.000-01 (А1И 010.000) широко применяется в системах ведущих производителей. При замене воздухосборника в системах других производителей сверьтесь с документацией на систему или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем системы. Крепёжные элементы, воздухоотводчики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
