Воздухосборник А1И 019.000 (А1И 012.000) — горизонтальный проточный воздухосборник для систем отопления, теплоснабжения и вентиляции

Воздухосборник А1И 019.000 (А1И 012.000) — это высокоэффективное устройство, предназначенное для улавливания пузырьков воздуха или другого газа из воды и отведения этих газов из системы через воздухоотводчик. Модель А1И 019.000 соответствует серии 5.903-20, а А1И 012.000 — серии 5.903-2. Воздухосборник представляет собой горизонтальный цилиндрический сосуд с приваренными по торцам плоскими днищами, оснащённый присоединительными патрубками отвода/подвода теплоносителя и патрубком для удаления воздушных скоплений. Данный воздухосборник широко применяется для оснащения, ремонта и обслуживания систем отопления, вентиляции и кондиционирования воздуха (HVAC) в жилых, коммерческих и промышленных зданиях, а также при реконструкции и техническом перевооружении устаревших систем теплоснабжения. Изготовленный с соблюдением российских стандартов качества, воздухосборник обеспечивает долговечную и безотказную работу в системах автоматической подпитки и водоочистки. Является оригинальной заводской запчастью для систем отопления ведущих производителей и обеспечивает полную совместимость с оборудованием.

Технические характеристики А1И 019.000 (А1И 012.000)

Воздухосборник изготавливается в горизонтальном исполнении с плоскими днищами, по типу присоединения фланцевые и под приварку.

Характеристики (кратко)

• Бренд: ФАРТА
• Тип: горизонтальный, проточный
• Рабочее давление: Ру 0,6 МПа (6 кгс/см²)
• Температура теплоносителя: до 150°С
• Тип днища: плоский
• Серия: 5.903-20 (А1И 019.000), 5.903-2 (А1И 012.000)
• Соответствие: Разрешение Ростехнадзора

Расшифровка обозначения А1И 019.000 (А1И 012.000)

• А1И — тип воздухосборника (горизонтальный проточный).
• 019.000 — модель для серии 5.903-20.
• 012.000 — модель для серии 5.903-2.
• -01 — исполнение (Ду 25; 32; 40; 50, Дн 219, масса 17,2 кг, расход 6300 кг/ч).
• -02 — исполнение (Ду 40; 50; 65; 80, Дн 273, масса 27,7 кг, расход 10000 кг/ч).
• -03 — исполнение (Ду 65; 80; 100, Дн 325, масса 49,6 кг, расход 13800 кг/ч).

Артикулы и коды OEM-производителей, аналоги и совместимость

Для удобства поиска и подбора совместимых устройств приводим коды этого воздухосборника в каталогах различных производителей оборудования и поставщиков запчастей:

• ФАРТА (оригинальные артикулы): А1И 019.000, А1И 012.000, А1И 019.000-01, А1И 019.000-02, А1И 019.000-03.
• Российский аналог (изготовитель ИП Волынская Н.Г.): альтернатива А1И 019.000 (А1И 012.000).
• Совместимость с системами (оригинальная установка на заводе): Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Buderus, Viessmann, Cuenod, Ferroli.

Устройство и принцип работы

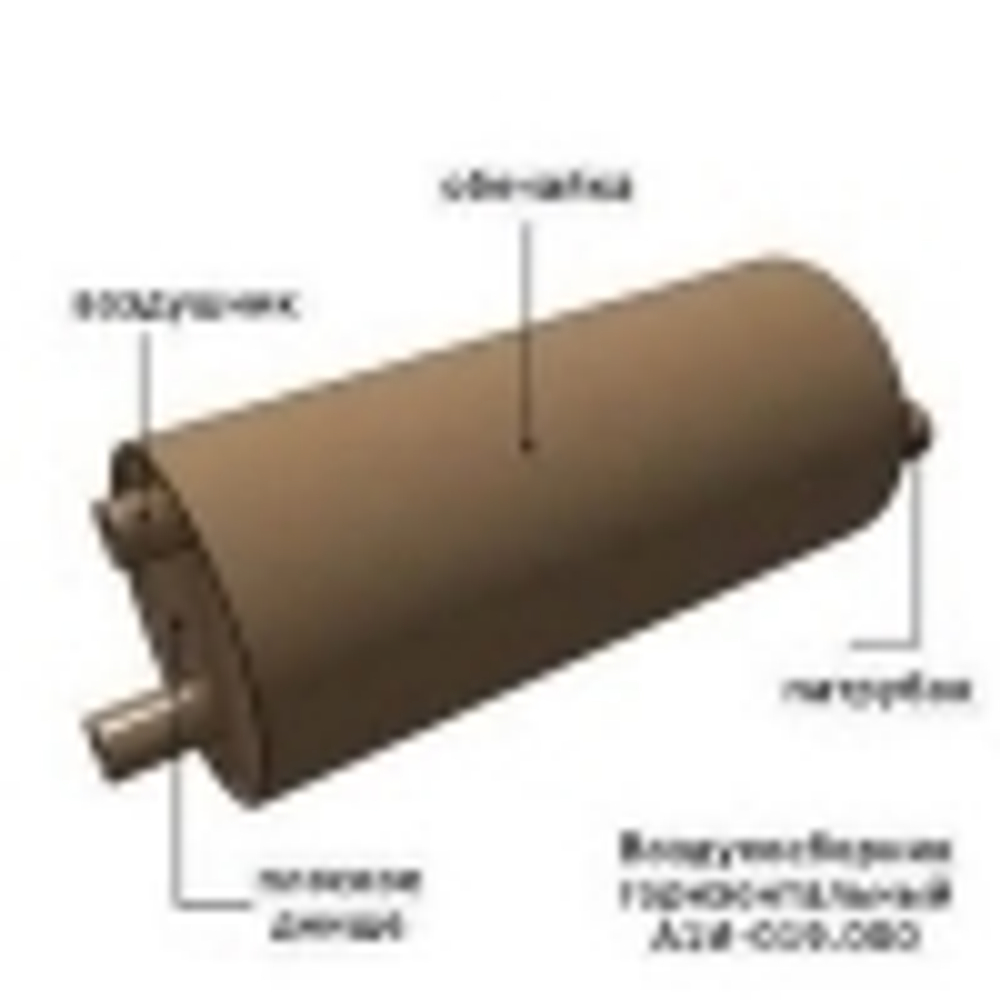

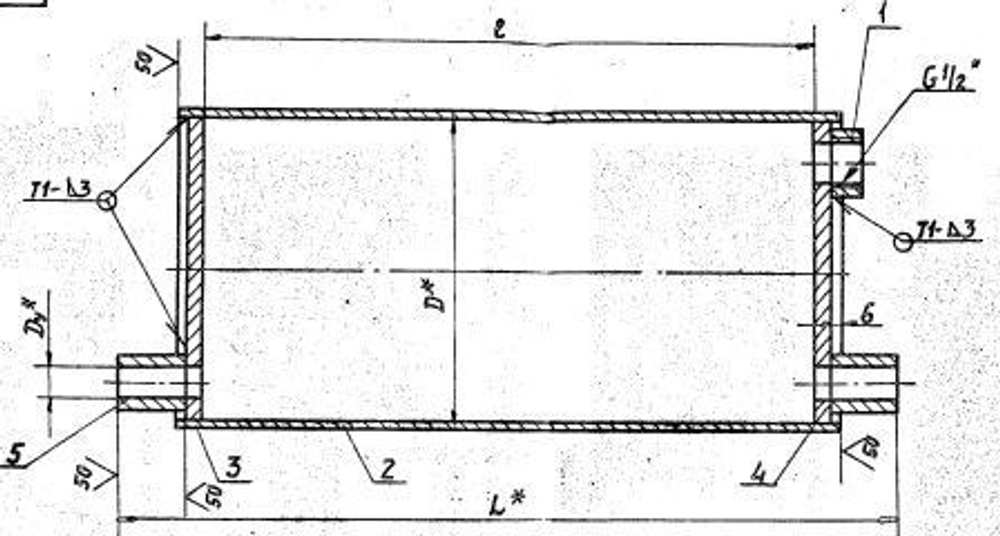

• Конструкция воздухосборника: Воздухосборник А1И 019.000 (А1И 012.000) представляет собой горизонтальный цилиндрический сосуд с приваренными плоскими днищами, оснащённый присоединительными патрубками отвода/подвода теплоносителя и патрубком для удаления воздушных скоплений. Корпус воздухосборника изготовлен из высококачественной углеродистой стали, устойчивой к коррозии и воздействию высоких температур. Внутренняя полость обеспечивает эффективное отделение пузырьков газа из теплоносителя за счёт снижения скорости потока и создания условий для всплытия газовых включений. Удаление воздуха производится через патрубок, расположенный в верхней части корпуса.
• Принцип действия: Принцип работы воздухосборника основан на гравитационном разделении. Теплоноситель (вода или водный раствор) поступает в корпус воздухосборника через входной патрубок. Внутри корпуса скорость потока значительно снижается, что создаёт условия для всплытия пузырьков газа. Воздух, скапливающийся в верхней части корпуса, удаляется через специальный патрубок, а очищенный теплоноситель покидает устройство через выходной патрубок. Благодаря плоской форме днищ и оптимальному объёму корпуса обеспечивается высокая эффективность удаления воздуха из системы.
• Особенности конструкции: Горизонтальное исполнение с плоскими днищами обеспечивает компактность и эффективное отделение воздуха. Присоединительные патрубки отвода/подвода теплоносителя и патрубок для удаления воздуха обеспечивают удобство монтажа и обслуживания. Рабочее давление Ру 0,6 МПа (6 кгс/см²) подходит для большинства систем отопления и теплоснабжения. Температура теплоносителя до 150°С соответствует стандартным условиям эксплуатации. Возможность изготовления с различными условными проходами (от 15 до 100 мм) и диаметрами корпуса (от 159 до 325 мм) обеспечивает универсальность применения.

Особенности конструкции и преимущества

• Эффективное удаление воздуха: Специальная конструкция с плоскими днищами и оптимальным объёмом обеспечивает удаление до 98% пузырьков газа из теплоносителя.
• Предотвращение воздушных пробок: Удаление воздуха препятствует образованию воздушных пробок в трубопроводах, что повышает эффективность работы систем отопления и водоснабжения.
• Защита от коррозии: Удаление растворённого кислорода предотвращает коррозию металлических поверхностей труб и оборудования.
• Повышение эффективности теплообмена: Удаление воздуха увеличивает теплопроводность и теплообмен в системе.
• Увеличение срока службы оборудования: Защита от воздушных пробок и коррозии продлевает срок службы котлов, насосов и теплообменников.
• Удобство монтажа: Горизонтальное исполнение и стандартные присоединительные размеры обеспечивают быстрый и удобный монтаж.
• Надёжность и долговечность: Качественная сталь и сварные швы обеспечивают длительный срок службы (до 10 лет и более).
• Соответствие стандартам: Продукция соответствует Разрешению Ростехнадзора на применение технических устройств на опасных производственных объектах.
• Сертификация и безопасность: Устройство сертифицировано и соответствует российским стандартам безопасности для оборудования систем отопления.

Области применения

• Жилые, коммерческие и промышленные системы отопления.
• Системы теплоснабжения и водоснабжения.
• Системы вентиляции и кондиционирования воздуха (HVAC).
• Тепловые пункты и котельные.
• Техническое перевооружение и реконструкция устаревших систем теплоснабжения.
• Системы брендов: Riello, Weishaupt, Baltur, Elco, Oilon, Ecoflam, Lamborghini, CIB Unigas, Giersch, Buderus, Viessmann, Cuenod, Ferroli.

Совместимость с системами управления

Воздухосборник А1И 019.000 (А1И 012.000) совместим с системами автоматического управления и контроля:

• Совместим с автоматическими воздухоотводчиками (поплавкового или термостатического типа).
• Подходит для работы с системами автоматической подпитки и водоочистки.
• Применяется в системах, где является оригинальной заводской запчастью.

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом давлении в системе. Воздухосборник устанавливается на горизонтальном участке трубопровода, предпочтительно в верхней точке системы. Убедитесь, что направление потока соответствует стрелке на корпусе. Соблюдайте рекомендуемое расстояние до соседних элементов трубопровода.
• Подключение трубопроводов: Подключение входного и выходного патрубков выполняется согласно схеме, приведённой в документации на систему. Используйте фланцевое присоединение или присоединение под приварку, убедитесь в герметичности всех соединений.
• Установка воздухоотводчика: На патрубок для удаления воздуха установите автоматический воздухоотводчик. Убедитесь в герметичности соединения и правильной ориентации воздухоотводчика.
• Настройка и проверка работоспособности: После установки заполните систему теплоносителем и проверьте герметичность соединений. Убедитесь, что воздухоотводчик работает корректно, удаляя воздух из верхней части воздухосборника. Проверьте наличие потока через воздухосборник и отсутствие шума и вибраций.
• Обслуживание и диагностика: Периодически (не реже одного раза в год или в соответствии с регламентом производителя системы) проверяйте состояние воздухосборника, герметичность соединений, наличие отложений в нижней части. При необходимости удаляйте шлам через сливной кран. Проверяйте работу автоматического воздухоотводчика. При выходе из строя воздухосборника рекомендуется замена на новое оригинальное устройство ФАРТА (арт. А1И 019.000 или А1И 012.000) или проверенный совместимый аналог.
• Температурный режим и условия эксплуатации: Эксплуатация при температурах выше +150°C не допускается. Избегайте работы воздухосборника в условиях повышенной влажности и запылённости. Хранить в сухом, защищённом от влаги и прямых солнечных лучей месте. Избегать механических воздействий, способных повредить корпус или внутренние элементы.
• Применение в различных системах: Модель А1И 019.000 (А1И 012.000) широко применяется в системах ведущих производителей. При замене воздухосборника в системах других производителей сверьтесь с документацией на систему или проконсультируйтесь со специалистом.

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию ФАРТА. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем системы. Крепёжные элементы, воздухоотводчики и другое вспомогательное оборудование могут не входить в базовую поставку и заказываться отдельно. Уточняйте актуальность артикула и возможность заказа у официального дилера.
