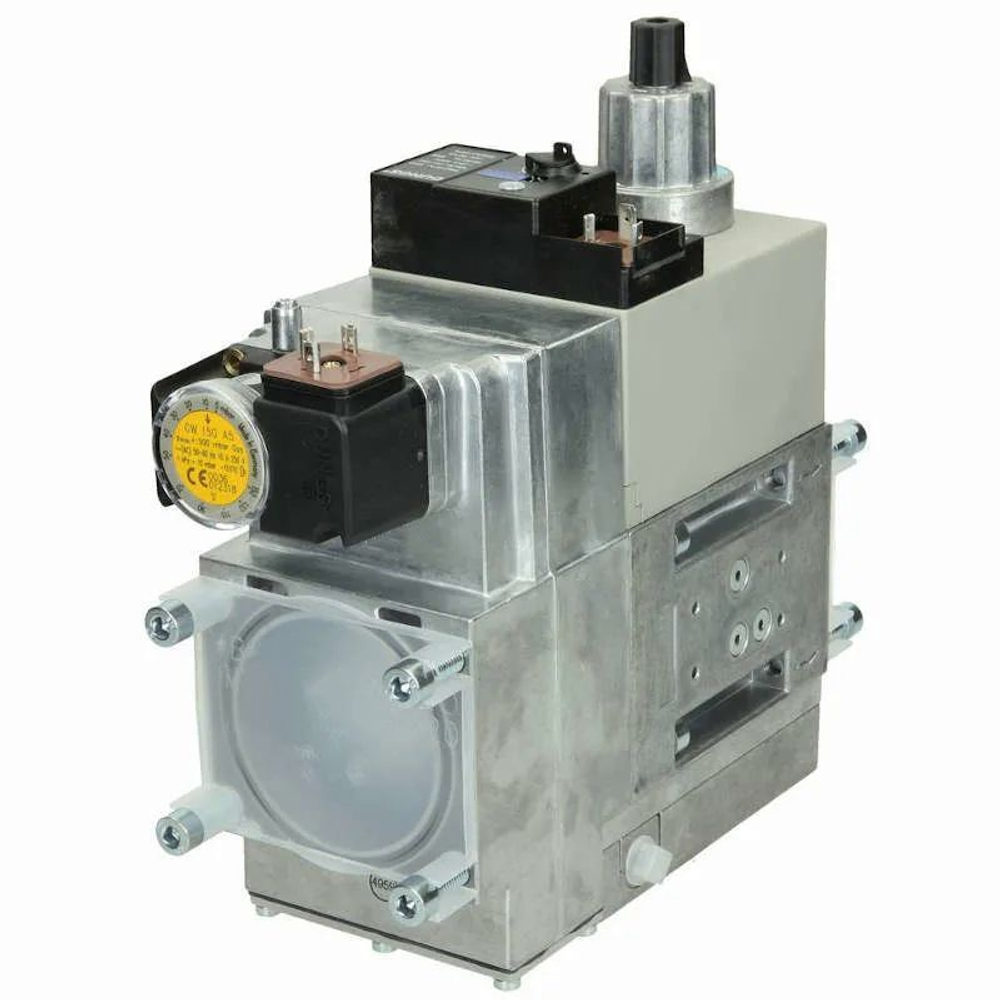

Газовый мультиблок DUNGS MB-DLE 415 B01 S50, арт. 226801 — одноступенчатый газорегуляторный узел для промышленных горелок

Мультифункциональный блок GasMultiBloc DUNGS MB-DLE 415 B01 S50,(альтернатива ИП Волынская Н.Г.) арт. 226801 — это компактное универсальное устройство, объединяющее в одном корпусе фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5 . Модель DUNGS MB-DLE 415 B01 S50 предназначена для одноступенчатого режима эксплуатации с медленным открытием второго клапана и широко применяется в газовых горелках средней и большой мощности ведущих мировых производителей (Riello, Weishaupt, Baltur, Elco, Oilon, CIB Unigas, Ecoflam, Lamborghini), а также в котельных и технологических установках, где требуется надежное, компактное и сертифицированное газовое оборудование .

Технические характеристики DUNGS MB-DLE 415 B01 S50

• Оригинальный артикул DUNGS: 226801 .
• Модель: MB-DLE 415 B01 S50 .
• Режим эксплуатации: одноступенчатый, совместное управление клапанами V1 и V2 .
• Напряжение питания: 230 В, 50/60 Гц .
• Максимальное избыточное давление: 360 мбар, 36 кПа .
• Диапазон входного давления: 15-360 мбар .
• Диапазон выходного давления настройка: 20-50 мбар .
• Присоединение: фланцевое (резьба) Rp 1 1/2" (DN40) .
• Класс пылевлагозащиты: IP54 .
• Рабочая температура окружающей среды: от -15 до +70 °C; при использовании сжиженного газа температура не должна опускаться ниже 0 °C .
• Материал корпуса: алюминий, сталь, NBR .
• Управление клапанами V1 и V2: совместное .
• Тип клапанов: электромагнитные, класс А согласно DIN EN 161 .
• Встроенный фильтр: есть, двухслойный фильтр тонкой очистки с размером ячеек 0.8 мм, синий .
• Встроенное реле давления: GW 150 A5, контроль минимального давления .
• Время открытия клапана V2: плавное, медленное открытие около 20 секунд, скорость открытия регулируется .
• Срок службы: 10 лет .
• Страна происхождения: Германия.

Альтернативные артикулы и коды OEM-производителей

Для удобства поиска и подбора совместимых устройств приводим коды этого мультиблока в каталогах других производителей горелочного оборудования и поставщиков запчастей :

• Двухступенчатая версия: MB-ZRDLE 415 B01 S50, арт. 226809 .
• Riello (комплект для горелки): 3970257-RL.
• Альтернативные артикулы DUNGS: 226801, 226809, 132734-FB.
• Ecoflam: 65323611, 65323612, 65325123.
• Riello: 3970084, 3970556, 3970557, 3970152, 3970183, 3970184, 3970539, 3970540, 3970538, 3970541, 3970542, 3970543, 3970582, 3970185, 3970095.
• Elco: 3832663, 13016728, 13011112, 13017912, 13010898, 13016764, 65300617.
• Oilon: 36749053, 36749058, 36749052, 36749060, 36749061, 36749109, 36749110.
• Baltur: 23615, 23253, 23026.
• Buderus/Bosch: 7747209658, 7747209659, 7747209662.
• Viessmann: 7817855.
• Lamborghini: 8012240.
• Cuenod: 13012275.
• ИП Волынская Н.Г. — российский аналог, произведённый в России .

Устройство и принцип работы

• Компактная моноблочная конструкция: Газовый мультиблок MB-DLE 415 B01 S50 объединяет в одном алюминиевом корпусе несколько ключевых компонентов газовой рампы: фильтр тонкой очистки, пропорциональный регулятор давления, два электромагнитных запорных клапана класса А и датчик-реле минимального давления газа GW 150 A5 . Это упрощает монтаж, экономит место и повышает надёжность .
• Принцип действия: Газовый поток поступает через входное отверстие и проходит через встроенный сетчатый фильтр, который задерживает механические примеси . Затем газ проходит через первый электромагнитный клапан V1 (быстрое открытие/закрытие). Далее газ попадает в камеру регулятора, где поддерживается заданное стабильное выходное давление, настраиваемое от 20 до 50 мбар . После регулятора газ проходит через второй электромагнитный клапан V2. Особенность данной модели — медленное (плавное) открытие клапана V2, что обеспечивает мягкий розжиг горелки и предотвращает хлопки при воспламенении . Скорость открытия регулируется .
• Встроенный контроль минимального давления: Датчик-реле давления GW 150 A5 контролирует уровень давления газа перед первым клапаном во входной камере . Если давление падает ниже заданной уставки, реле размыкает цепь безопасности, и система управления горелкой блокирует запуск или аварийно останавливает работу .

Особенности конструкции и преимущества

• Медленное открытие клапана V2, время открытия около 20 секунд: Ключевая особенность модели — клапан на выходе регулятора V2 открывается медленно, а клапан на входе V1 быстро. Это обеспечивает плавный, щадящий розжиг горелки, исключая резкие скачки давления и хлопки .
• Регулировка расхода и скорости открытия: На клапане V2 предусмотрена регулировка расхода газа, дроссель, а также возможность настройки скорости его открытия, гидравлическая задержка . Стадия скоростного подъема и скорость открытия клапана V2 регулируются .
• Встроенный фильтр тонкой очистки: Наличие двухслойного фильтра с размером ячеек 0.8 мм защищает внутренние элементы, клапаны, регулятор, от загрязнений, которые могут попасть с газом из газопровода . Однако, обязательна установка основного фильтра перед мультиблоком для максимальной защиты. Фильтр мультиблока является дополнительной ступенью очистки .
• Высокая пропускная способность: Применение двойного седла клапанов обеспечивает высокий коэффициент расхода при низком перепаде давления .
• Удобство интеграции и дооснащения: На корпус мультиблока могут монтироваться дополнительные устройства: второй датчик-реле давления, блок контроля герметичности VPS, клапан для запальной линии и другие .
• Устойчивость к внешним воздействиям, IP54: Корпус со степенью защиты IP54, защита от пыли и водяных брызг, позволяет монтировать мультиблок в стандартных котельных, а также в помещениях с повышенной влажностью .
• Регулировка выходного давления осуществляется на клапане V1: Это важная конструктивная особенность: стабилизатор выходного давления интегрирован в линию, проходящую через клапан V1, что позволяет подключать запальную линию из межклапанного пространства без необходимости установки дополнительного стабилизатора .
• Гибкость монтажа: Мультиблок может монтироваться в любом положении, горизонтально или вертикально, с ориентацией магнитов электромагнитных катушек вверх .
• Высокоточная настройка выходного давления: пропорциональный регулятор выходного давления соответствует DIN EN 88 Класс А Группа 2 .
• Простота замены фильтра: Фильтр может быть заменён без демонтажа мультиблока .

Области применения

• Промышленные и коммунальные котельные с одноступенчатыми газовыми горелками .
• Водогрейные и паровые котлы средней и большой мощности.
• Технологические печи, воздухонагреватели, сушильные установки.
• Горелки брендов: Riello, Oilon, Elco, Weishaupt, CIB Unigas, Baltur, Ecoflam, Lamborghini и других .
• Системы газоснабжения, работающие на природном газе, сжиженном газе и других нейтральных газообразных средах, газы семейств 1, 2, 3 .

Рекомендации по монтажу и эксплуатации

• Установка: Монтаж должен выполняться квалифицированным персоналом при отключённом газе и питании. Мультиблок крепится к газопроводу через резьбовые фланцы . Артикулы фланцев для присоединения Rp 1 1/2": 221884 для VS версии или 225528 для MS версии . Прокладки входят в комплект фланцев. Допускается любое положение установки, но рекомендуется ориентировать электромагниты вверх .
• Электрическое подключение: Для подключения мультиблока, клапанов, используется штекер 210319, для подключения реле давления — штекер 210318, оба приобретаются отдельно . Медленное открытие клапана V2 задаётся заводскими настройками, но может быть скорректировано при пусконаладке с помощью регулировочного винта . Регулируемые параметры: расход газа на клапане V2/1 и V2/2, стадия скоростного подъема и скорость открытия клапана V2 .
• Фильтрация газа: Несмотря на наличие встроенного фильтра, перед мультиблоком в обязательном порядке должен быть установлен основной газовый фильтр, например, DUNGS GF/1. Встроенный фильтр является дополнительной ступенью очистки и может очищаться или заменяться при техническом обслуживании .
• Настройка выходного давления: Регулировка выходного давления в пределах 20-50 мбар производится с помощью регулировочного винта на корпусе регулятора, защищён колпачком . Настройка должна проводиться с использованием манометров до и после мультиблока .
• Обслуживание и диагностика: Периодически проверяйте герметичность соединений, чистоту фильтра, работу электромагнитных клапанов по характерному щелчку и срабатывание реле давления. При выходе из строя мультиблок ремонту не подлежит и должен быть заменен на новый оригинальный блок DUNGS, арт. 226801, или совместимый аналог .
• Температурный режим: Эксплуатация в неотапливаемых помещениях допускается в диапазоне от -15 до +70 °C . При использовании сжиженного газа, пропан-бутан, температура окружающей среды не должна опускаться ниже 0 °C, чтобы избежать конденсации влаги и обмерзания .
• Специальное указание: Данная модель предназначена для одноступенчатой работы. Клапан V2 открывается медленно, что обеспечивает плавный розжиг горелки . Для защиты внутренних компонентов на входе установлен фильтр, отсеивающий механические частицы. Требуется регулярная замена фильтра для предотвращения засорения электромагнитных клапанов .

※ Информация носит справочный характер. Для точной сверки используйте официальную документацию DUNGS. Характеристики могут быть изменены изготовителем без предварительного уведомления. При подборе аналога или замены обязательно согласуйте совместимость с производителем горелки. Комплектация фланцы, штекеры может не входить в базовую поставку и заказывается отдельно .
