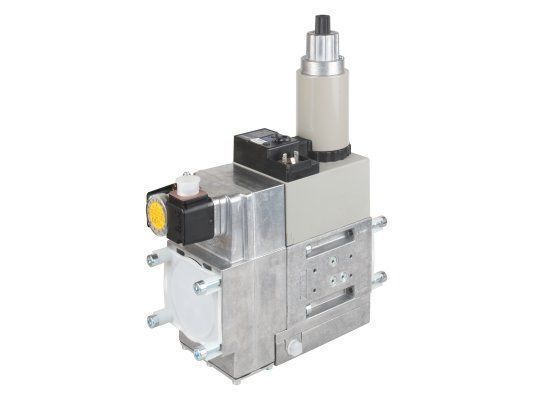

DUNGS MB-ZRDLE 415 B01 S50.
Газовый мультиблок альтернатива Dungs MB-ZRDLE 415 B01 S50 (изготовитель ИП Волынская Н.Г.) – энергоэффективная газовая линия для двухступенчатого регулирования газа. Газорегуляторный узел востребован при оснащении горелок промышленного назначения, обеспечивает безопасную работу котла отопления. Надежное исполнение, высокая пропускная способность, компактность и долговечность определяют высокую популярность мультиблоков Dungs. Они применяются в горелках большинства производителей.
Комплектация:
Мультиблок (артикул 226809) включает следующие элементы: предварительный фильтр, два автоматических клапана (одно- и двухступенчатый), регулятор и реле давления. Для монтажа и электроподключения модуля требуется заказать фланцы и штекеры.
Важные параметры:
· Входное /выходное/ предельное давление газа: 15-360 /20-50 /360 мбар.
· Газ: 1, 2, 3 семейства и нейтральный.
· Эксплуатационная температура: от -15 до +70 °C.
Важно! Для котлов, функционирующих на сжиженном газе, нельзя использовать мультиблок при температуре ниже 0 °C.
Особенности и принцип работы:
На входе магистрального газа смонтирован фильтр, осуществляющий предварительную очистку рабочей среды от механических частиц. Инородные включения способны серьезно навредить мультиблоку. Попадая на клапан, они вызывают повреждения, что влечет потерю герметичности. Для максимальной защиты модульной конструкции фирма-изготовитель рекомендует встроить в трубопровод отдельный фильтр перед рампой горелки.
Предусмотрен контроль минимального входного давления – снаружи закреплен датчик-реле.
Электромагнитные клапаны с совместным управлением обеспечивает надёжную работу мультиблока. Оба клапана запираются оперативно. Быстрозакрывающийся клапан V1 сохраняет герметичность газового узла. Второй клапан отпирается постепенно, обеспечивая плавный пуск газа. Скорость открытия и стадия скоростного подъема настраивается при установке и наладке.
Регулятор является главным узлом мультиблока. Он стабилизирует давление до заданных параметров. Базовые настройки выходного давления можно откорректировать.
Газовый мультиблок Dungs MB-ZRDLE 415 B01 S50 бесперебойно функционирует в запыленных помещениях, защищен от воздействия влаги – класс электрозащиты соответствует стандарту IP 54.
Монтаж и сопровождение:
Мультиблок устанавливается с помощью резьбового соединения Rp 1" – 2". Положение при монтаже: горизонтальное/вертикальное (магнитом вверх) или промежуточное.
При эксплуатации модуля необходимо систематически обслуживать и заменять фильтр на новый. Усилить защиту клапанов и регулятора от воздействия механических частиц можно, поставив отдельный фильтр перед рампой горелки.
Достоинства:
· двухступенчатое регулирование с помощью автоматики;
· встроенный фильтр предварительной очистки;
· плавная подача газа;
· удачная компоновка, небольшие габариты;
· удобный монтаж на фланцы с резьбой;
· настройка выходных параметров в широком диапазоне;
· влаго-, пыленепроницаемость корпуса (степень защиты IP54);
· подключение дополнительных устройств (блока проверки герметичности и пр.).
Основные характеристики:
· Режим эксплуатации: двухступенчатый;
· Максимальное избыточное давление: 360 мбар;
· Диапазон входного давления газа: от 15 до 360 мбар;
· Диапазон выходного давления: от 20 до 50 мбар;
· Управление клапанами V1 и V2: совместное;
· Тип соединения: Rp 1", Rp 1 1/4", Rp 1 1/2", Rp 2";
· Электромагнитные клапаны V1 и V2: Класса А;
· Реле давления: GW 150 A5;
· Встроенный фильтр: предварительный фильтр;
· Класс пылевлагозащиты: IP 54;
· Вес: 8.1 кг;
· Габариты: 25.6x10x35 см.
